具55V瞬態保護的42V輸入、2MHz雙通道降壓型穩壓器

    日前，凌力爾特公司 (Linear Technology Corporation) 推出 LT3641 的H級版本，LT3641是一個雙通道、電流模式降壓型開關穩壓器，具有上電復位和看門狗定時器。其 4V 至 42V 輸入電壓范圍以及可承受 55V 瞬態的能力使該器件非常適用于汽車應用中常見的負載突降和冷車發動情況，這類情況甚至在輸入瞬態高達 55V 時也要求恒定輸出調節。

    LT3641 運用了一種獨特的雙通道設計，一個高輸入電壓 (4VIN 至 42VIN，55VIN 瞬態的能力) 非同步通道可提供 1.3A 輸出電流；而另一個較低輸入電壓 (2.5VIN 至 5.5VIN) 同步通道則提供高達 1.1A 的連續輸出電流。盡管該器件允許為每個通道單獨提供輸入，但是大多數應用將用高壓通道的輸出給較低電壓的通道供電，從而提供了雙輸出，同時優化了效率和開關頻率。例如，用一個標稱的 12V 輸入和 2MHz 開關頻率，LT3641 能通過其高壓通道在 600mA 以 85% 的效率提供 3.3V 輸出，以及通過其較低電壓通道在 800mA 以 90% 的副端效率提供 1.8V 輸出。

    H級版本可在高達150˚C的結溫工作。相比之下，E級和I級版本的最高結溫則在125˚C。E、I 和H級版本的所有電氣規格都是相同的。H級器件經過測試，并保證工作至 150˚C 的最高結溫，非常適合常處于高環境溫度的汽車和工業應用。

    LT3641HFE提供28引線耐熱增強型TSSOP-28封裝，千片批購價均為每片 4.43 美元，并有現貨供應。

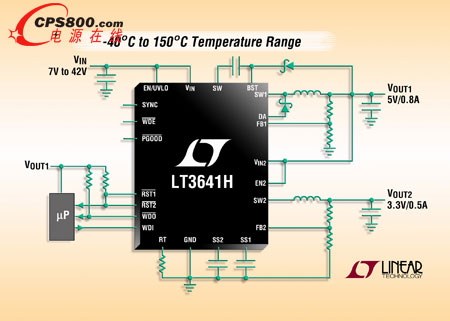

    照片說明：高溫級 42V (55V 瞬態保護)、雙通道降壓型穩壓器具有上電復位和看門狗定時器

    性能概要：LT3641H

    · 高壓降壓型穩壓器：

    o 4V 至 42V工作范圍，高達 55V 的瞬態保護

    o 1.3A 輸出電流

    · 低壓同步降壓型穩壓器：

    o 2.5V 至 5.5V 輸入電壓范圍

    o 1.1A 輸出電流

    · 可同步、可調 350kHz 至 2.5MHz 開關頻率

    · 可編程上電復位定時器

    · 可編程窗口模式看門狗定時器

    · 典型靜態電流：IQ < 290μA

    · 短路堅固性

    · 可編程軟啟動

    · 低停機電流：IQ< 1μA

    · 熱停機

    · 采用耐熱增強型 28 引線 TSSOP 封裝

    · 最高結溫達 150°C<
