凌力爾特推出LT3692A的H級版本降壓型開關穩壓器

    日前，凌力爾特公司 (Linear Technology Corporation) 推出 LT3692A 的 H 級版本，該器件是一個單片、雙輸出降壓型開關穩壓器，每通道提供高達 3.5A 的連續輸出電流。LT3692A 在 3V 至 36V 的 VIN 范圍內工作，瞬態保護達 60V，從而非常適用于汽車應用中的負載突降和冷車發動情況。每個通道獨立的輸入、停機、反饋、軟啟動、限流和比較器引腳簡化了復雜的電源跟蹤 / 排序要求。LT3692A 的開關頻率是用戶可編程的，范圍為 250kHz 至 2.25MHz，從而使設計師能優化效率，同時避開關鍵噪聲敏感頻段。

    H 級版本能以高達 150˚C 的節溫工作，相比之下，E 級和 I 級版本的最高節溫為 125˚C。E、I 和 H 級版本的所有電氣規格都是相同的。H 級器件經過測試，直至 150˚C 的最高節溫都是有保證的，非常適用于汽車和工業應用，而這類應用都處于高環境溫度中。

    LT3692AHUH 采用 32 引線 5mm x 5mm QFN 封裝，千片批購價為每片 4.95 美元。LT3692AHFE 采用耐熱增強型 TSSOP-38 封裝，與 FMEA 是兼容的，千片批購價為每片 5.37 美元。兩種版本都有現貨供應。

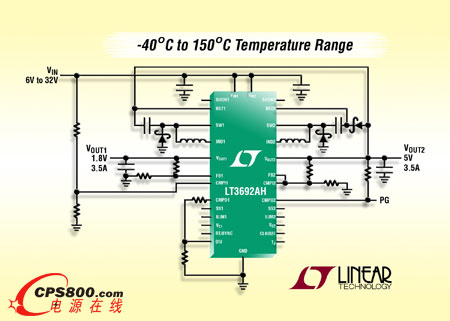

    照片說明：具 60V 瞬態保護的高溫級 36VIN、雙通道跟蹤 3.5A (IOUT)、2.25MHz 降壓型 DC/DC 轉換器

    性能概要：LT3692AH

    · 寬輸入范圍

    o 在 3V 至 36V 的電壓范圍內工作

    o OVLO 保護電路可承受 60V 瞬態

    · 每個 3.5A 穩壓器獨立的電源、停機、軟啟動、UVLO、可編程限流和可編程電源良好標記

    · 芯片溫度監視器

    · 具同步時鐘輸出的可調 / 可同步固定頻率操作：250kHz 至 2.25MHz

    · 獨立的同步開關頻率優化了組件尺寸

    · 反相開關

    · 輸出可并聯

    · 靈活的輸出電壓跟蹤

    · 低壓差：95% 最大占空比

    · 5mm x 5mm QFN 封裝或 FMEA 兼容的 38 引腳裸露焊盤 TSSOP 封裝

    · -40˚C 至 150˚C 的節溫范圍<
