100V、600mA、同步降壓型穩壓器提供高于 93% 的效率

    凌力爾特公司 (Linear Technology Corporation) 推出 600mA、能接受 100V 輸入的同步降壓型開關穩壓器 LT8630。該器件的同步整流能夠提供高達 93% 的效率，同時在無負載備用情況下采用突發模式 (Burst Mode®) 運行可保持靜態電流低于 7µA。其 3V 至 100V 輸入電壓范圍使該器件非常適合 48V 汽車系統、雙電池交通運輸、工業和 36V 至 72V 電信應用。該器件的內部高效率開關可在電壓低至 0.8V 時提供高達 600mA 的連續輸出電流。LT8630 的突發模式運行可實現超低靜態電流，從而非常適合汽車始終保持接通系統等應用，因?yàn)檫@類應用需要延長電池運行壽命。LT8630 的獨特設計可保持最低壓差電壓，從而使該器件能夠以高達 99% 的占空比運行。它的可變頻率邊界模式開關拓?fù)淇稍诤軐挼妮斎腚妷悍秶鷥?nèi)實現高效率。LT8630 具高壓引線間隔的 20 引線 TSSOP 封裝可為高壓應用提供占板面積緊湊和高熱效率的解決方案。

    LT8630 采用內部上管和下管高效率電源開關，在單芯片中集成了必要的升壓二極管、振蕩器、控制和邏輯電路。低紋波突發模式運行可在小輸出電流時保持高效率，同時保持輸出紋波低于 5mVP-P。由于采用了特殊設計方法，所以該器件在很寬的輸入電壓范圍內實現了高效率，而且 LT8630 的電流模式拓?fù)淇蓪?shí)現快速瞬態響應和出色的環路穩定性。其他特點包括堅固可靠的短路保護、電源良好標記、輸出電壓跟蹤和過熱保護。

    LT8630EFE 采用耐熱性能增強型 TSSOP-20 封裝。工業溫度級版本 LT8630IFE 經過測試，在 –40°C 至 125°C 工作結溫范圍內運行有保證。千片批購價為每片 3.60 美元，所有版本都有現貨供應。

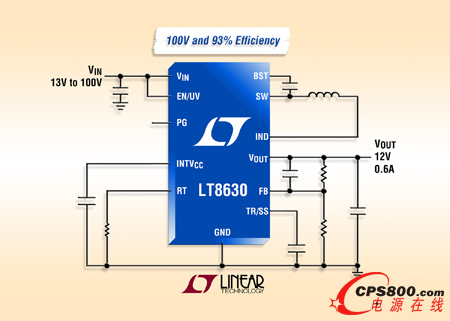

    照片說明：100V、600mA (IOUT)、同步降壓型穩壓器

    性能概要： LT8630

    ·超寬輸入電壓范圍：3V 至 100V

    ·輸出電壓范圍：0.8V 至 60V

    ·邊界模式切換實現最高效率

    ·內部同步開關

    ·低紋波突發模式運行

    o12VIN 至 5VOUT 時 16µA IQ

    o48VIN 至 5VOUT 時 7µA IQ

    ·低壓差 99% 最大占空比

    ·峰值電流模式控制

    ·可編程欠壓閉鎖

    ·電源良好標記

    ·靈活的輸出電壓跟蹤

    ·短路保護

    ·低停機電流：5µA

    ·可承受引腳開路 / 短路故障

    ·具高壓引線間隔的耐熱性能增強型 20 引線 TSSOP 封裝
