1．簡介

電力逆變電源設備是一種將市電及直流的電能轉化為不間斷的、凈化的交流電能的變換裝置，給計算機和其他電氣設備提供可使用的連續交流電源，防備市電的不穩定及斷電。亦能防止公用電力的各種畸變，如供電電壓下降、浪涌電壓、尖峰電壓及廣播頻率干擾。

 逆變電源技術特點：

★ 完全隔離型逆變技術，輸出無噪音純凈正弦交流電壓；

★ 逆變單元采用微處理器控制,SPWM正弦脈寬調制技術，波形純凈；

★ 獨有的動態電流環控制技術確保逆變器可靠運行；

★ 過負載能力強，能承受計算機負載開機浪涌沖擊；

★ 大功率靜態旁路開關，過載時可由旁路供電,切換時間短；

★ 具有輸入過、欠壓，輸出過、欠壓，過溫、短路等保護功能；

★ 逆變器前面板有LED顯示方式，狀態一目了然；

★ 多種防雷保護方案可選擇；

2．注意事項：

本說明書能讓你很輕易的操作及維護本系統，為使本系統能正常發揮既有之功能，請注意下列事項：

☆  在使用前務必詳閱此說明書。

☆  遵照指示步驟，依法操作。

☆  機器搬運時應小心輕放。

☆  電源請依照說明施工。

☆  為避免觸電造成人員傷害及機器損壞，必須要有完好的接地系統。

☆  避免超負載使用，以免造成機器故障。

☆  妥存說明書，作為日后參考。

☆  請保持機器清潔。

3．工作原理

電力專用型逆變系統工作方框圖：如圖1所示

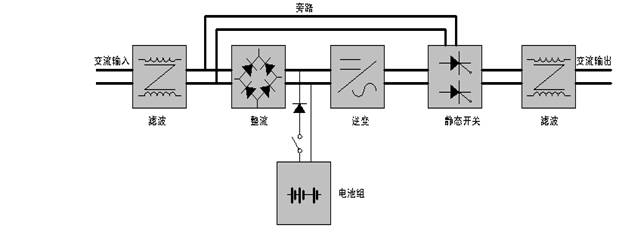

圖1    電力專用逆變系統架構方塊圖

A．逆變系統工作于旁路狀態時各部份電路工作原理：市電進入經EMI濾波器濾除市電端送來的雜訊干擾后，由靜態開關送出后經輸出EMI濾波器濾除干擾后送到用戶負載端，為用戶負載提供電能。機器此時的輸出只是經過濾波后而無穩壓、穩頻處理過程的普通市電。

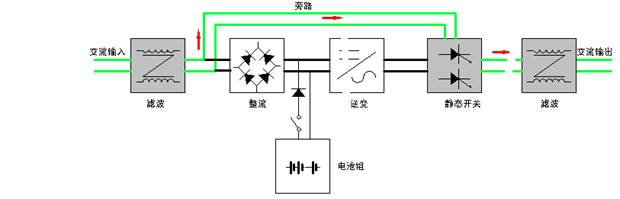

圖2 逆變系統工作于旁路狀態時各部份電路之運作方法

B．逆變系統工作于直流正常供電狀態時各部份電路工作原理，當市電故障時，直流電壓被送到逆變器輸入端，在主控制電路驅動下，逆變器將直流電變成電壓、頻率穩定、無干擾的純正正弦波輸出到靜態開關，由靜態開關將此優質電源送到輸出EMI濾波器后，由EMI濾波器濾除干擾后送到用戶負載端，為用戶提供高品質的電源。

圖3 逆變系統工作于電池正常供電狀態時各部份電路之運作方法

4.主要技術指標:
