凌力爾特推出100V、高壓側電流檢測DC/DC控制器LT3796

    凌力爾特公司 (Linear Technology Corporation) 推出 100V、高壓側電流檢測 DC/DC 控制器 LT3796，該器件可用來調節恒定電流或恒定電壓，非常適合于驅動高亮度 (HB) LED。其 6V 至 100V 輸入電壓范圍可支持種類繁多的應用，包括汽車、工業和建筑照明。LT3796 采用一個外部 N 溝道 MOSFET，可用標稱的 12V 輸入驅動高達 85V 的白光 LED，從而提供超過 50W 的功率。

    LT3796 非常適合以恒定電流和恒定電壓給電池或超級電容器充電。LT3796 采用高壓側電流檢測，能用于升壓型、降壓型、降壓-升壓型或 SEPIC 和反激式拓?fù)�。此外，該器件提供輸入和輸出限流及監視，以提高可靠性和設計的靈活性。LT3796 在升壓模式時可提供超過 94% 的效率，從而最大限度地減少對外部散熱的需求。頻率調節引腳使用戶能在 100kHz 至 1MHz 范圍內設定頻率，優化了效率，同時最大限度地減小了外部組件的尺寸和成本。結合耐熱增強型 TSSOP-28 封裝，LT3796 提供了一種高度緊湊的高亮度 LED 驅動器或充電器解決方案。

    LT3796 采用 True Color PWM™ (真正色彩 PWM) 調光，以高達 3000:1 的調光范圍提供恒定 LED 色彩。就要求不那么苛刻的調光需求而言，CTRL 引腳可用來提供 10:1 的模擬調光范圍。該器件的固定頻率、電流模式架構可確保在很寬的電源和輸出電壓范圍內穩定工作。

    堅固的開路和短路保護最大限度地提高了系統的總體可靠性，而 C/10 檢測優化了電池和超級電容器的充電設計。其他特點包括頻率同步、可編程 UVLO 和可編程故障重啟定時器。

    LT3796EFE 采用耐熱增強型 TSSOP-28 封裝。價格為每片 3.45 美元。擴展溫度版本或 I 級版本 LT3796IFE 的價格為每片 3.86 美元。高溫或 H 級版本 LT3796HFE 的價格為每片 4.11 美元。所有價格均為千片批購價，各版本都有現貨供應。

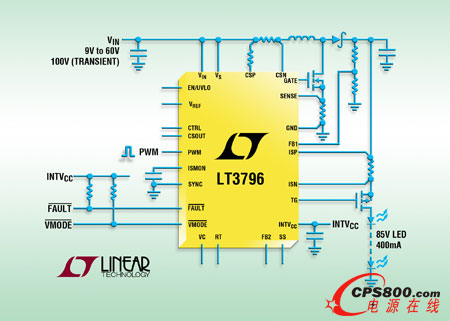

    照片說明：100V、恒定電流和恒定電壓控制器

    性能概要：LT3796

    · 3000:1 True Color PWM 調光

    · 寬輸入電壓范圍：6V 至 100V

    · 高達 100V 的電流監視

    · 高壓側 PMOS 斷接和 PWM 開關驅動器

    · 恒定電流和恒定電壓調節

    · 具報告功能的雙電流檢測放大器

    · C/10 檢測用于電池和超級電容器充電

    · 線性電流檢測門限設置

    · 短路保護

    · 可調頻率：100kHz 至 1MHz

    · 頻率同步

    · 具 VMODE 標記的可編程開路 LED 保護

    · 具遲滯的可編程欠壓閉鎖

    · 采用可編程故障重啟定時器的軟起動功能

    · 低停機電流：<1μA

    · 采用 28 引線 TSSOP 封裝<
