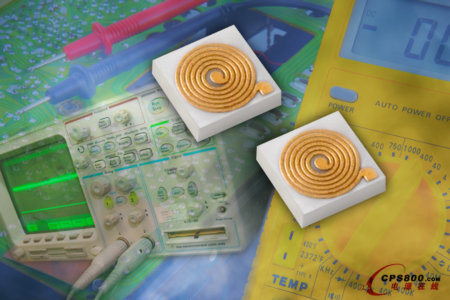

Vishay推出適用于線焊組裝的新PSC系列RF螺旋電感

具有低至0.26Ω的DCR，在1000MHz下的Q值高達18，SRF可達10.2GHz

    日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出用于線焊組裝的新系列RF螺旋電感器 --- Vishay Electro-Films PSC系列電感器 --- 具有低DCR、高Q值和寬感值范圍，提供RF等效電路模型，使得設計者可以對器件性能進行高度精確的計算機仿真。

    PSC電感器是針對需要線焊器件的RF電路而設計的，包括在通信系統及測試測量?jī)x器中的阻抗調諧電路、集總元件濾波器和混合RF集成電路。

器件編號	感值 (nH)		DCR (Ω)	Q		SRF (GHz)
	250 MHz	1000 MHz		250 MHz	1000 MHz
PSC3500C	3.5	3.5	0.26	8	14	10.2
PSC1050B	10.5	10.5	0.9	10	16	5.5
PSC1250B	12.5	12.5	0.9	12	18	5.0
PSC1800B	18	18	1.25	13	15	4.2
PSC4500B	45	50	3.4	13	8	2.4


    螺旋電感具有1nH~100nH的寬感值范圍，采用0.045英寸x0.045英寸x0.010英寸的小尺寸外形。PSC器件同時具有低寄生電容、低至0.26Ω的DCR、高達10.2GHz的SRF，在250MHz和1000MHz下的Q值分別為13和18。

    這種無鉛電感可在-55℃~+125℃的溫度范圍內工作，額定功率可達250mW，還可根據客戶需求提供定制的尺寸和1nH~100nH的感值。

    PSC螺旋電感現可提供樣品，并已實現量產，大宗訂貨的供貨周期為六周�！�

   免責聲明：本文僅代表作者個人觀點，與電源在線網無關。其原創性以及文中陳述文字和內容未經本站證實，對本文以及其中全部或者部分內容、文字的真實性、完整性、及時性本站不作任何保證或承諾，請讀者僅作參考，并請自行核實相關內容。
  來源：Vishay
