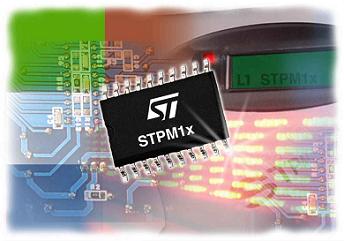

意法半導體日前推出一個新系列的電表IC，新IC集成了實現一個完整的電表系統所需的全部核心電路，不再需要任何其它的外部有源器件。STPM1x系列產品可以測量有源電能，把結果以脈沖頻率的形式輸出，并支持快速數字校準功能，是一系列功能完整、成本低廉的電表芯片，特別適用于低端電表應用。
新的STPM1x系列完全符合單相0.5級靜態電表的技術規格，具有簡單而快捷的數字校準功能，在整個電流量程內，只在一個負載點即可完成校準操作，與通過電阻網絡進行的硬件校準相比，新產品的制造成本被大幅度降低。新的混合信號IC可以有效測量電力線路系統中的有源功率，它采用了各種電流傳感器，如分流器、電流互感器和Rogowsky線圈。
STPM1x的模擬模塊包括信號調節前置放大器、模數轉換器和低壓降穩壓器電源。
在芯片的數字電路部分，硬連線的數字信號處理器（DSP）采用創新的無紋波的計算方法來計算被消耗的有源電能，從而大幅度減少了電表的校準時間。此外，通過互補性脈沖輸出還可以得到有源功率，脈沖輸出使功率測量變得更容易，同時在低端電表應用中可以直接驅動步進電機計數器。
通過一個串口可以對芯片進行配置和校準，這個端口利用一次性可編程存儲器（OTP）永久保存校準參數，防止以后有任何數據篡改事件發生。
采用TSSOP20 ECOPACK無鉛封裝，STPM1x現已投入量產，訂貨1000件，單價1.4美元。
