凌力爾特推出PWM降壓型DC/DC轉換器LT3505(圖)

采用 3mm x 3mm DFN 封裝的2MHz、1.2A（IOUT）36V 降壓型 DC/DC 轉換器

　　2006 年 9 月 11 日 － 北京 － 凌力爾特公司（Linear Technology Corporation）推出電流模式 PWM 降壓型 DC/DC 轉換器 LT3505，該器件具有內部 1.75A 電源開關，采用纖巧 8 引線 3mm x 3mm DFN 封裝。LT3505 的 3.6V 至 36V 寬輸入范圍和可承受 40V 瞬態的能力使其非常適用于調節來自多種不同的電源，如未穩壓的墻上變壓器、24V 工業電源和汽車電池。就汽車應用而言，LT3505 的 3.6V 最低輸入電壓使其能夠用低于 4V 的輸入工作，這對滿足汽車“冷車發動”需求是至為重要的。類似地，LT3505 的 40V 輸入能力使其能夠承受負載突降情況下出現的瞬態。它的 200kHz 至 3MHz 開關頻率是用戶可編程的，從而使其能夠最大限度地提高效率，同時由于可以采用纖巧、低成本電感器和陶瓷電容器，因此可產生可預測的低輸出紋波。
LT3505 的低 VCESAT（350mV/1A）內部開關提供超過 90% 的效率，最大限度地延長了電池的工作時間。其內部基準使輸出電壓能夠低至 0.78V。內部逐周期限流保護器件免受輸出短路影響，同時軟啟動在啟動時消除了輸入電流浪涌。低電流（<2uA）停機在由電池供電的系統中可實現容易的電源管理。

　　采用耐熱增強型 3mm x 3mm DFN-8 封裝的 LT3505EDD 有現貨供應。更高溫度級的“I”版本 LT3505IDD 也有現貨供應。以 1,000 片為單位批量購買，這兩種器件的起價分別為每片 2.40 美元和 2.88 美元。

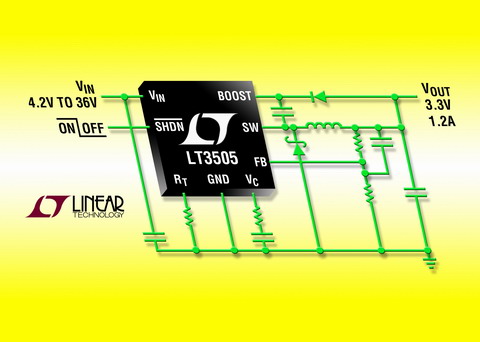

照片說明：采用 3mm x 3mm DFN 封裝的 2MHz 降壓型開關穩壓器

性能概要：LT3505
• 寬輸入范圍：3.6V 至 36V 工作，最大值為 40V
• 1.2A 輸出電流
• 200kHz 至 3MHz 的電阻可編程固定頻率工作
• 輸出可調低至 780mV
• 抗短路性強
• 采用纖巧電容器和電感器
• 軟啟動
• 低停機電流：< 2uA
• 低 VCESAT 開關：350mV/1A
• 耐熱增強型、扁平 3mm x 3mm DFN-8 封裝
