ZXLD1350的一個外置電阻器能夠準確設定輸出電流，從而簡化大功率LED的驅動過程。輸入電源工作電壓為7V至30V的驅動器可產生高達350mA的可調整輸出電流，支持多達8個1W的LED鏈路串。

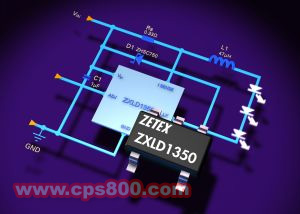

這款交換調節器采用2.9×2.8毫米面積的TSOT23 5引腳封裝，高度的元件集成意味著可以將開關穩壓器用在空間極其有限的應用環境中。該器件將一個30V的NDMOS開關和一個電流控制精度為+/-4%的高壓側電流感測電路集成在一起，只需要使用4個外置電路元件。
Zetex首席銷售及市場總監Frank Marx指出：“根據使用的外置元件的類型和特性，這款LED驅動器的效率最高可達95％。該驅動器的典型關斷電流極低，只有15μA，因此其節能效果佳，有助于延長電池壽命。”
ZXLD1350的工作溫度為–40℃至+105℃，溫度容限較同類解決方案高出20%以上。此外，它還能支持30V連續電源電壓和40V浪涌電壓，適用于要求最為嚴格的工業或汽車應用。
LED照明應用需要調光或更復雜的控制屬性，因此ZXLD1350特別為設計人員提供了多種的控制策略。通過使用直流電壓或片上PWM(脈沖寬度調制)濾波元件的PWM波形，器件上的多功能控制引腳就可以對輸出電流進行有效調節。此外，只需在控制引腳和地之間增加一個電容器，便可延長ZXLD1350固有的軟啟動時間，有助于利用邏輯低信號引腳關斷器件輸出。
這款交換調節器采用2.9×2.8毫米面積的TSOT23 5引腳封裝，高度的元件集成意味著可以將開關穩壓器用在空間極其有限的應用環境中。該器件將一個30V的NDMOS開關和一個電流控制精度為+/-4%的高壓側電流感測電路集成在一起，只需要使用4個外置電路元件。
Zetex首席銷售及市場總監Frank Marx指出：“根據使用的外置元件的類型和特性，這款LED驅動器的效率最高可達95％。該驅動器的典型關斷電流極低，只有15μA，因此其節能效果佳，有助于延長電池壽命。”
ZXLD1350的工作溫度為–40℃至+105℃，溫度容限較同類解決方案高出20%以上。此外，它還能支持30V連續電源電壓和40V浪涌電壓，適用于要求最為嚴格的工業或汽車應用。
LED照明應用需要調光或更復雜的控制屬性，因此ZXLD1350特別為設計人員提供了多種的控制策略。通過使用直流電壓或片上PWM(脈沖寬度調制)濾波元件的PWM波形，器件上的多功能控制引腳就可以對輸出電流進行有效調節。此外，只需在控制引腳和地之間增加一個電容器，便可延長ZXLD1350固有的軟啟動時間，有助于利用邏輯低信號引腳關斷器件輸出。
