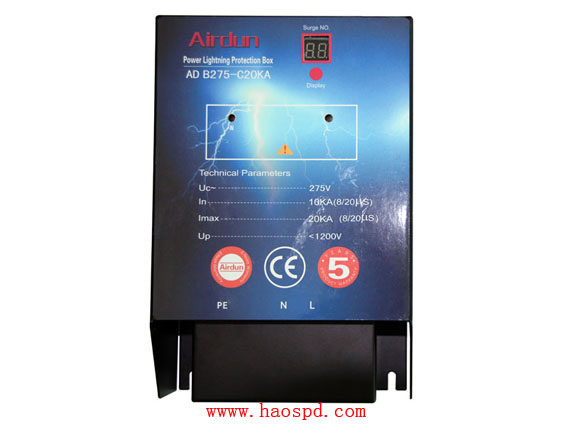

【品名】20KA 單相一體化電源防雷箱

   【品牌】Airdun（艾爾盾）

   【型號】AD/B275-C20KA


   【簡介】
    單相一體化電源防雷箱可用于電源線路的負載設備第二級防護，防止低壓設備受到過壓干  擾或雷擊破壞。安裝于防雷分區LPZOA-2 界面。
型號 AD/B275-C20KA
品牌 Airdun【艾爾盾】
應用說明 安裝于防雷分區LPZOA-2 界面
測試依據 IEC61643一1和GB 18802. 1-2002
防雷保護級別 第四級
額定電壓 220V~
起動電壓 275V~
額定工作頻率 50HZ～60HZ
最大持續操作電壓 385V~
標稱放電電流(8/20) u s 10KA
最大通流量(8/20) u s 20KA
漏電電流 ≤8 uA
電壓保護水平(8/20) u s(10kA) Up ≤0.8KV
電壓保護水平(8/20) u s(In) Up ≤1.0KV
電壓保護水平 ≤1.0KV
晌應時間(L-N) ≤20ns
響應時間(N-PE) ≤25ns
保護模式 三層濾波、過流、過溫保護；全保護（差模+共模）
最大保險絲強度 100AgL/gG
短路電流強度 0.3KA/50Hz
工作溫區 -400C - +800C
相對濕度 ≤90%
安裝方式  并聯
SPD連接L1、L2、L3、Ｎ導線最小截面 BVR-6mm2
SPD連接ＰＥ導線最小截面 BVR-10mm2
報警功能  帶故障遙信觸點和聲光報警
雷擊計數 0-99
工作狀態  正常為綠色
損壞狀態 失效或故障為紅色
連接類型 螺旋接線端
外殼防護材質 1.7mm厚防爆型冷軋鋼外殼
顏色 高光黑色
防雷保護等級 C級
適用的供電系統類型 TT  TN  IT
外殼保護等級 IP20
外形尺寸安裝寬度 282mm×172mm×70mm
重量 約5KG
定貨號 800 650
【安裝、使用及維護】
    1．本系列單相電源避雷器采用深色全金屬外殼，密封性好、安全可靠。
    2．本系列單相電源避雷器采用并聯方式與被保護設備連接；請勿擅自拆卸本系列產品。
    3．用戶按避雷器上的接線標志正確接線，接地線用截面積不小于25mm2的絕緣黃綠銅導線。
       接地線長度盡可能的短，以減小接地電阻。
    4．本系列產品出廠時配有安裝配件，用戶可以根據實際情況安裝、接線，檢查有、無接
       錯后即可通電投入運行。
    5．定期檢查電源避雷器的工作情況：
       避雷器正常時，工作指示燈（綠燈）亮，當避雷器上的劣化指示燈（紅）亮?xí)r，表明
       該電源避雷器內部重要元器件失效，則請立即更換。
    6．電源防雷箱使用期間，應定期檢測并查看指示燈工作狀態：綠色指示燈為工作指示，
       防雷箱工作正常； 紅色指示燈正常工作時不亮，當防雷箱出現故障，紅色指示燈亮，
       應及時維修或更換。
   7．電源防雷箱的雷電計數器計數范圍為0~99次，計數動作電流為不小于5KA；通電時
       顯示為00次， 當停電時不再顯示，可以按“讀數”按鈕，顯示雷擊的次數。在防雷箱
       上端設有計數器清零按鈕，查看后可隨時對計數器進行清零；
    8．接地電阻不大于10Ω。
    9．非專業人員請勿拆卸。
注：本公司保留技術更改權。如果用戶有特殊需求，可與供貨商聯系。
