金升陽推出小體積高可靠兩隔離信號調理模塊

    產品特點

    ● 兩端隔離(信號輸入端與輸出端隔離)● 高隔離電壓(2KVAC/60s)

    ● 低溫漂50PPM/℃（-40～+85℃范圍內)

    ● 寬工作溫度范圍: -40～+85℃

    ● 高響應頻率≥2KHz

    ● 低紋波噪聲≤35mVp-p(20MHz)

    ● 小體積：DIP18封裝（26*9.5*12.5mm）

    繼成功推出業界首款TE/TF_N兩隔離信號調理模塊后，為滿足客戶對輸入/輸出信號類型的多樣化要求，金升陽又推出毫伏級/常規正負信號輸入，正負/單極性信號輸出TEM_CN/AN、TE_CN/AN等4個系列兩隔離信號調理模塊。該系列采用磁電隔離技術，內部嵌入一個高效DC-DC電源模塊，與傳統的線性光耦方案相比，具有更好的溫漂特性和線性度、更低的功耗。

    小體積：采用DIP18封裝（26.0×9.5×12.5mm），小體積滿足了儀表系統對元器件占板面積的苛刻要求，大大簡化了客戶端的應用。

    高隔離電壓：內部采用電磁隔離技術，相比光耦隔離具有更好的溫漂特性（50PPM/℃）。同時，該系列信號調理模塊隔離電壓高達2KVAC，解決了DCS/儀器儀表行業中信號輸入端與輸出端的干擾問題。

    低紋波：模塊在20MHz的帶寬下，紋波≤35mVpp，減少了對相干模擬電路邏輯關系的干擾，保證用戶設備的正常使用。

    防靜電：產品在不加任何外圍電路的情況下，靜電放電可以滿足IEC/EN61000-4-2 Contact ±4KV B級的標準，并且還能在-40~+85℃下正常工作。

    低功耗：該系列產品最高功耗<1W，為系統最大限度地節省電能，提供更多可能。

    產品可廣泛應用于變頻器、儀器儀表、RTU、電力監控柜、DCS系統、監測儀、控制盒、變送器、采集器等行業。

    應用方案參考：

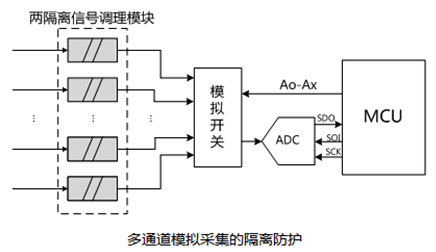

    此方案采用點隔離方式，用多個信號調理模塊實現通道的調理、隔離，并通過模擬多路器傳送到ADC。該方案避免了共模電壓影響、解決了通道串?dāng)_問題，對后端的采集系統的整體電路和各個通道所聯接的現場儀表形成保護。點隔離方案的多通道模擬采集系統的可靠性最高，并且可以省略采集系統前級的隔離柵設備，降低自動化系統的成本。
