POE模塊

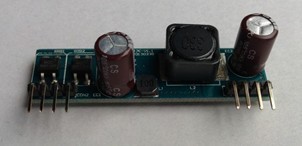

該款POE模塊的型號是：GC-PD13C012
非隔離的，寬電壓37~57V輸入, 12V輸出, 滿足PoE 802.3AF 標準

13W輸出功率,POE電源模塊

PD受電模塊產品簡介

GC-PD13C系列模組為非隔離型以太網絡供電系統受電端模組 (PoE PD Module)。以太網絡供電系統供電端 (PSE) 經由五類雙絞線連接GC-PD13C系列模組，將電能從以太網絡供電系統供電端 (PSE) 傳至GD-PD13C系列受電模組。

GC-PD13C系列模塊兼容 IEEE 802.3AF國際標準，且支持標準的檢測→握手分級→供電。且支持以太網絡供供電系統 (PSE) 的中間跨接法和末端跨接法。小型化的設計， 53.5mm(L) x 14.5mm(W) X16.0mm(H)，支持寬范圍的的輸入電壓從37Vdc~ 57Vdc，輸出端只需外加合適大小濾波電容，即可完成以太網絡供電系統的受電設備的設計。在滿載的情況下環境工作溫度為 -25℃ ~ 55℃。

GC-PD13C系列PD受電模塊有三種輸出電壓可供選擇，分別為 3.3Vdc、5Vdc和12Vdc，PD13C系列PD模塊在12V最大輸出功率可達13W，在5V輸出可達10W。標準產品為12V、5V輸出。3.3V電壓輸出需要定制。

GC-PD13C系列PD受電模塊，體積小，適用于產品產品空間受限制，非隔離，成本更具優勢。

功能簡介

符合國際標準IEEE802.3AF 規范

支持10M/100M/1000M以太網絡供電系統應用

寬電壓輸入范圍，37Vdc ~ 57Vdc

過熱保護功能

短路保護功能

高效率的轉換效率

外部必要零件少- 只需要一個濾波電容

雙通道整理橋，支持end-point 和mid-span 模式
