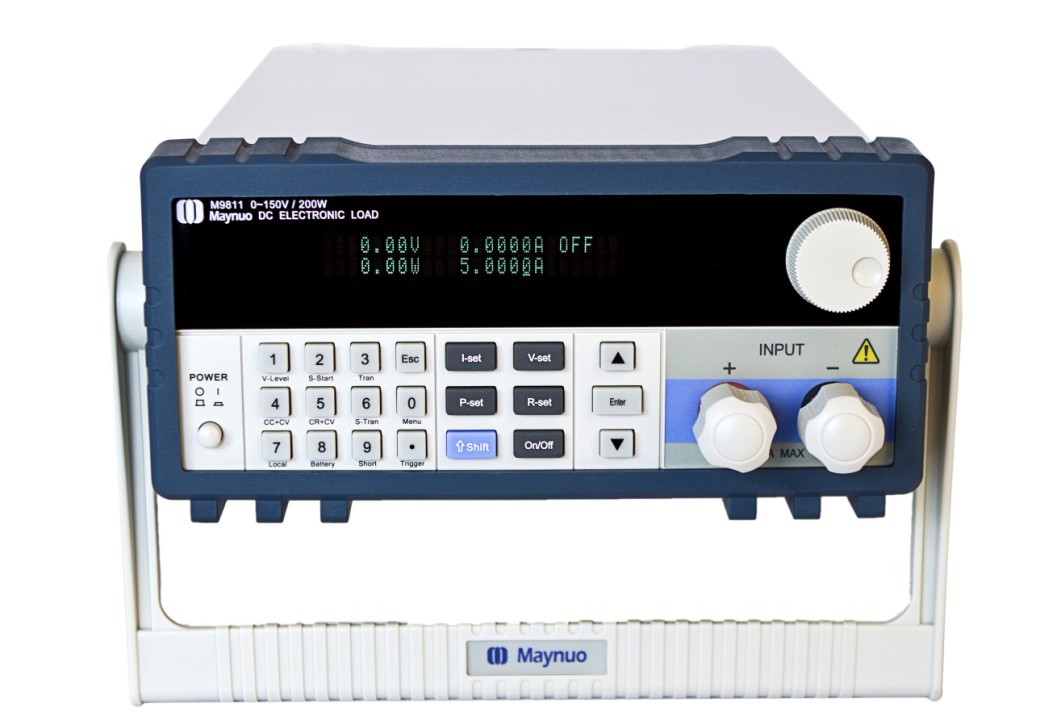

直流可編程LED電子負載M9811/9812/9812B(200-300W)
所屬類別：電源配套分類>>測試儀器
電子信箱：993752413@qq.com
聯系電話：025-52811885
聯 系 人：閔
更新時間：2012-3-23 15:24:00
M9811可編程直流電子負載是美爾諾電子公司針對LED驅動器設計制造的新一代直流電子負載，在傳統的電子負載基礎上增加LED驅動器獨有回路，高速,高精度設計,提供0.1mV,0.01mA的解析度(基本精度為0.03%， 基本電流上升速度
主要特點
恒流， 恒阻， 恒壓，恒功率， 恒流+恒壓， 恒阻+恒壓， 六種高速動作模式；
過流， 過壓， 過功率， 過熱，極性反接保護；
高亮度，真空，VFD屏， 雙排，四路同步顯示；
根據溫度變化，無極伺服， 智能風扇系統；
電路軟啟動時間設定， 可根據設定電壓值帶載；
電池測試及短路功能；
提供任意波形編輯能力（LIST 功能）；
提供動態測試，上升下降斜率設定；
支持外部出發輸入， 輸出；
提供外部電流波形監視端子；
支持遠端電壓補償， 多個數據存儲；
開機自檢， 軟件校正， 標準儀器架設計；
LED模式，度數穩定，兼容對電容敏感驅動器的模擬帶載；
支持RS232, RS485, USB通訊。
|
Model型號 |
M9811 | ||
|
Input Rating 額定輸入 |
Power |
200W | |
|
Current |
0 | ||
|
Voltage |
0-150V | ||
|
CC Mode 定電流模式 |
Range |
0 |
0 |
|
Resolution |
0.1mA |
1mA | |
|
Accuracy |
0.03%+0.05%FS |
0.03%+0.05%FS | |
|
CV Mode 定電壓模式 |
Range |
0.1-19.999V |
0.1-150V |
|
Resolution |
1mV |
10mV | |
|
Accuracy |
0.03%+0.02%FS |
0.03%+0.02%FS | |
|
CR Mode定電阻模式 （當輸入電壓和電流值≥滿量程的10%） |
Range |
0.03Ω-10KΩ |
0.03Ω-5KΩ |
|
Resolution |
16bit |
16bit | |
|
Accuracy |
0.1%+0.1%FS |
0.1%+0.1%FS | |
|
CW Mode定功率模式 （當輸入電壓和電流值≥滿量程的10%） |
Range |
0-200W |
0-200W |
|
Resolution |
1mW |
10mW | |
|
Accuracy |
0.1%+0.1%FS |
0.1%+0.1%FS | |
|
V Measurement 電壓測量值 |
Voltage |
0-19.999V |
0-150V |
|
Resolution |
1mV |
10mV | |
|
Accuracy |
0.015%+0.03%FS |
0.015%+0.03%FS | |
|
I Measurement 電流測量值 |
Current |
0 |
0 |
|
Resolution |
0.01mA |
0.1mA | |
|
Accuracy |
0.03%+0.05%FS |
0.03%+0.08%FS | |
|
W Measurement功率測量值 （當輸入電壓和電流值≥滿量程的10%） |
Watt |
100W |
200W |
|
Resolution |
1mW |
10mW | |
|
Accuracy |
0.1%+0.1%FS |
0.1%+0.1%FS | |
|
Battery Measurement 電池測試功能： |
Battery Input: 0.1-150V; Max. Measurement: Capacity=999AH; Resolution=0.1mA; Time Range=1S-16H | ||
|
Dynamic Measurement 動態測試功能： |
Transition List: 0-25kHZ; 2.5A/uS; T1&T2:60uS-999S; Accuracy: + 15% offset+10% FS | ||
|
CC soft-startup Time 電流軟啟動時間： |
1 mS; 2 mS; 5mS; 10mS; 20 mS; 50 mS; 100 mS; 200 mS 500mS;1000mS Accuracy: + 15% offset+10% FS | ||
|
LED測試： |
shift+∆打開，VFD頻右下角顯示D字符，重復關閉 | ||
|
Short Circuit 短路功能 |
Current(CC) |
≒3.3A |
≒33A |
|
Voltage(CV) |
0V | ||
|
Resistance(CR) |
≒55mΩ | ||
|
Temperature 溫度 |
Operating |
0～ | |
|
Nonoperating |
– | ||
|
Dimension規格 |
W*H*D(mm) |
108*214*365 | |
|
Weight重量 |
Kg |
3.5 | |
|
Model型號 |
M9812 | ||
|
Input Rating 額定輸入 |
Power |
300W | |
|
Current |
0 | ||
|
Voltage |
0-150V | ||
|
CC Mode 定電流模式 |
Range |
0 |
0 |
|
Resolution |
0.1mA |
1mA | |
|
Accuracy |
0.03%+0.05%FS |
0.03%+0.05%FS | |
|
CV Mode 定電壓模式 |
Range |
0.1-19.999V |
0.1-150V |
|
Resolution |
1mV |
10mV | |
|
Accuracy |
0.03%+0.02%FS |
0.03%+0.02%FS | |
|
CR Mode定電阻模式 （當輸入電壓和電流值≥滿量程的10%） |
Range |
0.03Ω-10KΩ |
0.03Ω-5KΩ |
|
Resolution |
16bit |
16bit | |
|
Accuracy |
0.1%+0.1%FS |
0.1%+0.1%FS | |
|
CW Mode定功率模式 （當輸入電壓和電流值≥滿量程的10%） |
Range |
0-300W |
0-300W |
|
Resolution |
1mW |
10mW | |
|
Accuracy |
0.1%+0.1%FS |
0.1%+0.1%FS | |
|
V Measurement 電壓測量值 |
Voltage |
0-19.999V |
0-150V |
|
Resolution |
1mV |
10mV | |
|
Accuracy |
0.015%+0.02%FS |
0.015%+0.03%FS | |
|
I Measurement 電流測量值 |
Current |
0 |
0 |
|
Resolution |
0.01mA |
0.1mA | |
|
Accuracy |
0.03%+0.05%FS |
0.03%+0.08%FS | |
|
W Measurement功率測量值 （當輸入電壓和電流值≥滿量程的10%） |
Watt |
100W |
300W |
|
Resolution |
1mW |
10mW | |
|
Accuracy |
0.1%+0.1%FS |
0.1%+0.1%FS | |
|
Battery Measurement 電池測試功能： |
Battery Input: 0.1-150V; Max. Measurement: Capacity=999AH; Resolution=0.1mA; Time Range=1S-16H | ||
|
Dynamic Measurement 動態測試功能： |
Transition List: 0-25kHZ; 2.5A/uS; T1&T2:60uS-999S; Accuracy: + 15% offset+10% FS | ||
|
CC soft-startup Time 電流軟啟動時間： |
1 mS; 2 mS; 5mS; 10mS; 20 mS; 50 mS; 100 mS; 200 mS 500mS;1000mS Accuracy: + 15% offset+10% FS | ||
|
LED測試： |
shift+∆打開，VFD頻右下角顯示D字符，重復關閉 | ||
|
Short Circuit 短路功能 |
Current(CC) |
≒3.3A |
≒33A |
|
Voltage(CV) |
0V | ||
|
Resistance(CR) |
≒28mΩ | ||
|
Temperature 溫度 |
Operating |
0～ | |
|
Nonoperating |
– | ||
|
Dimension規格 |
W*H*D(mm) |
108*214*365 | |
|
Weight重量 |
Kg |
3.5 | |
|
Model型號 |
M9812B | ||
|
Input Rating 額定輸入 |
Power |
300W | |
|
Current |
0-15A | ||
|
Voltage |
0-500V | ||
|
CC Mode 定電流模式 |
Range |
0 |
0-15A |
|
Resolution |
0.1mA |
1mA | |
|
Accuracy |
0.03%+0.05%FS |
0.03%+0.05%FS | |
|
CV Mode 定電壓模式 |
Range |
0.1-19.999V |
0.1-500V |
|
Resolution |
1mV |
10mV | |
|
Accuracy |
0.03%+0.02%FS |
0.03%+0.02%FS | |
|
CR Mode定電阻模式 （當輸入電壓和電流值≥滿量程的10%） |
Range |
0.3Ω-10KΩ |
0.3Ω-5KΩ |
|
Resolution |
16bit |
16bit | |
|
Accuracy |
0.1%+0.1%FS |
0.1%+0.1%FS | |
|
CW Mode定功率模式 （當輸入電壓和電流值≥滿量程的10%） |
Range |
0-300W |
0-300W |
|
Resolution |
1mW |
10mW | |
|
Accuracy |
0.1%+0.1%FS |
0.1%+0.1%FS | |
|
V Measurement 電壓測量值 |
Voltage |
0-19.999V |
0-500V |
|
Resolution |
1mV |
10mV | |
|
Accuracy |
0.015%+0.03%FS |
0.015%+0.05%FS | |
|
I Measurement 電流測量值 |
Current |
0 |
0-5A |
|
Resolution |
0.01mA |
0.1mA | |
|
Accuracy |
0.03%+0.05%FS |
0.03%+0.08%FS | |
|
W Measurement功率測量值 （當輸入電壓和電流值≥滿量程的10%） |
Watt |
100W |
300W |
|
Resolution |
1mW |
10mW | |
|
Accuracy |
0.1%+0.1%FS |
0.1%+0.1%FS | |
|
Battery Measurement 電池測試功能： |
Battery Input: 0.1-150V; Max. Measurement: Capacity=999AH; Resolution=0.1mA; Time Range=1S-16H | ||
|
Dynamic Measurement 動態測試功能： |
Transition List: 0-25kHZ; 2.5A/uS; T1&T2:60uS-999S; Accuracy: + 15% offset+10% FS | ||
|
CC soft-startup Time 電流軟啟動時間： |
1 mS; 2 mS; 5mS; 10mS; 20 mS; 50 mS; 100 mS; 200 mS 500mS;1000mS Accuracy: + 15% offset+10% FS | ||
|
LED測試： |
shift+∆打開，VFD頻右下角顯示D字符，重復關閉 | ||
|
Short Circuit 短路功能 |
Current(CC) |
≒3.3A |
≒33A |
|
Voltage(CV) |
0V | ||
|
Resistance(CR) |
≒200mΩ | ||
|
Temperature 溫度 |
Operating |
0～ | |
|
Nonoperating |
– | ||
|
Dimension 規格 |
W*H*D(mm) |
108*214*365 | |
|
Weight 重量 |
Kg |
3.5 | |
