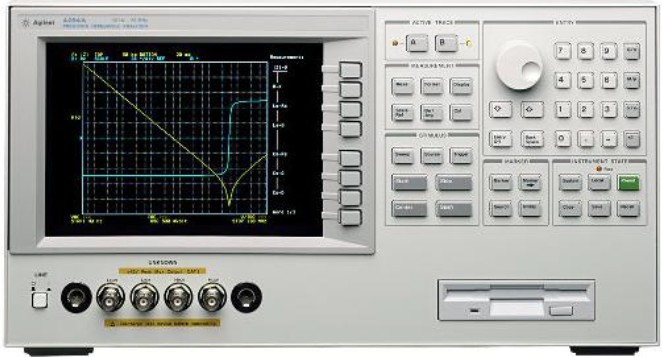

Agilent 4294A精密阻抗分析儀是適用于元件和電路有效阻抗測量和分析的集成解決方案。Agilent 4294A覆蓋了很寬的測試頻率范圍(40Hz至110MHz)，具有±0.08%的基本阻抗精度。其優異的高Q值/低D值精度使其能分析低損耗元件。其寬信號電平范圍可用于在實際工作條件下評估器件。測試信號電平范圍為5mV至1Vrms或200uA至20mArms，直流偏置范圍為0V至±40V或0mA至±100mA。先進的校準和誤差補償功能避免了進行夾具內器件測量時的測量誤差。Agilent 4294A是適用于電子元件設計、論證、質量控制和生產測試的強大工具。電路設計和開發工程師也能從它提供的性能和功能中受益。

性能：
工作頻率：40 Hz 到 110 MHz, 1 mHz 分辨率
基本阻抗精度：± 0.08%
Q 精度：Q = 100、測量頻率小于 10 MHz 時, ± 3% (典型值)
阻抗范圍：3 mΩ 到 500 MΩ
測量時間：測量頻率大于 500 kHz、分辨率帶寬 = 1 (快速測量模式) 時, 3 ms/點
每次掃描點數：2 到 801 個點
測量類型：四端子對測量 (標準)或者7 毫米毫米單端口測量 (使用 42942A), 可測量接地器件
使用高阻探頭測量 (使用 42941A), 可測量接地器件
阻抗參數：IZI、IYI、θ、R、X、G、B、L、C、D、Q
直流偏置：0 到 ± 40 V/100 mA, 1 mV/40 μA 分辨率
其他功能：等效電路分析功能，限制線功能，跡線累加模式
