日前，凌力爾特公司推出電流模式同步降壓型 DC/DC 控制器 LTC3866，該控制器采用了一種新穎的 DCR 檢測架構，此架構可改善電流檢測信號的信噪比，從而允許使用非常低 DC 電阻的功率電感器。可采用一個低至 0.17mΩ 的功率電感器 DC 電阻，以最大限度地提高轉換器效率并增加功率密度。這種新型 DCR 檢測方法大幅降低了低 DCR 電阻應用中常見的開關抖動。DCR 溫度補償功能電路可在寬廣的溫度范圍內保持一個恒定和準確的電流限制門限。
LTC3866 可在一個 4.5V 至 38V 的輸入電壓范圍內運作，該范圍涵蓋了包括大多數中間總線電壓和電池電壓的眾多應用。強大的內置 N 溝道 MOSFET 柵極驅動器允許使用高功率外部 MOSFET、DrMOS 器件或 Power Block，以提供高達 40A 的輸出電流與 0.6V 至 5V 的輸出電壓。對于更高功率的多相應用，可以把多個 LTC3866 并聯起來使用。一個內置差分放大器提供了正端和負端的輸出電壓遠端采樣，從而實現了高準確度的穩壓，而不受走線中的 IR 損耗 (高達 ±500mV) 的影響�？梢赃x擇一個 10mV 至 30mV 的低電流檢測門限。固定的工作頻率可在 250kHz 至 770kHz 的范圍內進行調節，也可同步至一個外部時鐘。其他特點包括一個內部偏置電壓調節器、軟起動或跟蹤、過壓保護、短路軟恢復、電流限制折返、熱停機和外部 VCC 控制。
LTC3866 在 -40°C 至 125°C 的節溫范圍內工作，采用耐熱增強型 4mm x 4mm QFN-24 和 TSSOP-24E 封裝。

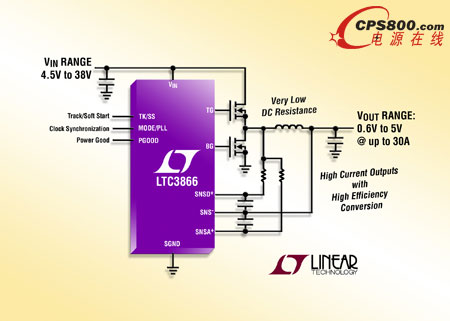

照片說明：mΩ 以下的 DCR 檢測降壓型 DC/DC 控制器
性能概要：LTC3866
· mΩ 以下電阻 DCR 電流檢測 —— 低至 0.17mΩ 的 DCR 電阻可提供非常低的抖動
· 新的 DCR 檢測電流模式控制
· DCR 溫度補償
· 支持分立、DrMOS 和 Power Block 功率級
· 高速差分 VOUT 遠端采樣放大器
· 寬 VIN 范圍：4.5V 至 38V
· VOUT 范圍：0.6V 至 5V
· 10mV 至 30mV 的可調電流檢測門限
· 250kHz 至 770kHz 的可選固定工作頻率
· 輸出電壓跟蹤或可編程軟啟動
· 過壓保護和過熱停機
· 短路軟恢復<
