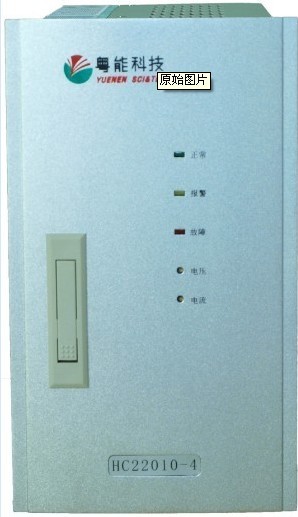

名稱： 充電模塊
型號： HC
類別： 電力電源
尺寸： 348*165*430(220V20)245*143*434*(220V5-10A)
生產商： 粵能科技
YN系列電力模塊采用三相三線制(無相序要求)380VAC輸入，輸入范圍寬；無中線電流損耗，具有軟啟動功能。
三相交流輸入采用先進的尖鋒抑制器及EMI濾波，可以有效的抑制和吸收尖鋒電壓，保證模塊后級電路的安全。
由全橋整流電路將三相交流電整流為直流，再經無源PFC調整后大大提高了功率因數。經全橋PWM電路轉換為高頻交流，再經高頻變壓器隔離降壓后高頻整流輸出。
整流模塊中的脈寬調制電路（PWM）及軟開關諧振回路，可根據電網和負載的變化，自動調節高頻開關的脈沖寬度，使輸出電壓、電流在任何允許的情況下都能保持穩定。
每臺YN系列電力模塊具有獨立的輸出電壓調節口可調輸出電壓范圍約170V-320V或90V-160V），及輸出恒流調節口，模塊本身具備多重保護功能，因此該系列模塊可單機或多臺并機自控獨立安全運行，完成各種基本功能。
該系列模塊具有簡便的主回路接線端口、并機端口及模擬量0~5V調節口，可并聯組合工作，在監控器的監控下完成機架組合輸出，并與上位機實現“四遙”功能。
