隨著電網中的諧波污染日趨嚴重，導致諧波往往會誤導控制器作出不準確的投切，為了修正功率因數讓其更加可靠，因此通過功率因數補償器+低壓電容+諧波濾除 對電能質量敏感、各種精密、復雜的用電負荷提供高效潔凈電力能源的最佳無功功率補償組合器 研翔無功補償產品采用晶閘管作為電容投切的固態開關隨機數碼無功功率直接取樣的技術，具有無觸點、無噪音、無涌流、無過電壓、抗干擾強、響應快，真正實現無人值守的要求。基于瞬時功率理論和直接空間電壓矢量的PW M發生技術，成功實現了對電壓閃變的實時跟蹤與抑制，響應時間為毫秒級，有效解決了沖擊性負荷、非線性負荷、開關整流型負荷對電網的影響、并保護用電設備自身不受電網干擾，提高了設備利用率和使用壽命。廣泛適用于工業及城市電網、石化、工礦等領域的治理補償，應用于功率大、啟動頻繁的大型工業設備。

研翔電壓濾波無功補償類型：

組合生產線濾波補償    工業電爐濾波補償

整流變頻型濾波補償    速變負荷型動態濾波補償



產品型號及技術參數：

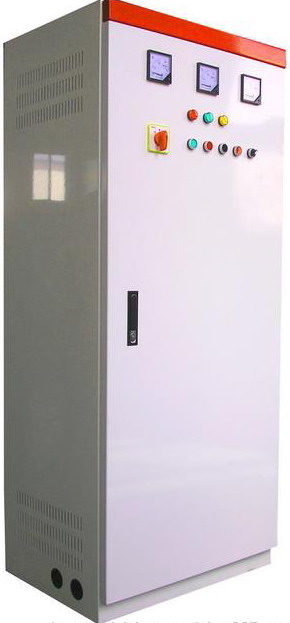

低壓諧波濾除裝置型號：YXD

高壓諧波濾除裝置型號：YXS

設備補償容量：22.5～300kVAR或按用戶要求
補償方式：三相平衡式、分相式補償  控制路數：8路內任意選擇

控制模式：晶閘管閥（無觸點開關）全控，半控或角外控制

主電容接線方式：三相四線星接，角接

額定工作電壓： 380V線電壓/22OV相電壓
額定輸出基波電流：45A/91A/136A/182A

電壓測量精度： 0．5級     電流測量精度： 0．5級

有功功率測量精度：O．5級 無功功率測量精度：O．5級

功率因數補償結果#：O．95≤COSΦ≤1
電流諧波補償結果#：諧波電流<3A

三相不平衡電流#：不平衡電流<5A
額定絕緣電壓：1200V       外殼防護等級：IP30

產品特點：
1．控制系統采用基于DSP的全數字化控制器，動態響應快、控制精度高、編程功能強，模塊化設計,對幾兆至幾十兆裝置均可提供一體化的構造方式。
2．監控系統提供友好人機界面，實時顯示系統工作狀態。
3．冷卻系統采用自然通風冷卻，冷卻效率高，運行可靠。
4．控制方式靈活，可實現三相同時控制、分相控制和三相平衡化等多種控制方式。

產品尺寸：根據客戶要求定制

使用環境：

工作環境溫度：-25℃～50℃
相對濕度：≤90%（25℃）短時允許100%； 海拔高度：≤2500M
安裝環境：周圍無易燃易爆物品，無足以損壞絕緣及腐蝕金屬的氣體，無導電塵埃
