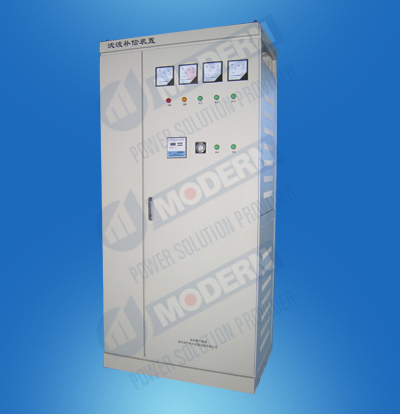

DFC-T通用電力諧波濾波裝置（以下簡稱濾波補償裝置）是根據電感和電容L～C 串聯諧振原理，對某次諧波呈現低阻抗，使該次諧波電流流入濾波回路以濾除電力諧波的裝置。典型諧波濾波回路有5 次、7 次、11 次、而電容器產生基波無功電流補償無功功率，使該次諧波電流流入濾波回路以濾除電力諧波。使電網的功率因數和注入電網的諧波電流及諧波電壓達到國家標準。裝置已廣泛應用于冶金、礦山、建材、港口、石化、汽車制造、橡膠廠、公共事業、金屬壓延廠、電解行業、水泥廠、醫療等等行業。

一、產品主要特點

l       采用智能型控制，實現自動投切，響應速度快, 投切精度高；

l       對控制回路的電源加裝特殊濾波單元，保證控制回路電源長期穩定可靠；

l       采用干式自愈全膜濾波專用電容器及干式鐵芯濾波專用抗器

l       采用“濾波回路單元”組合結構，柜內布置合理；

l       諧波電流濾除率一般達60～90 %

l       治理后母線電壓諧波總畸變率THDv＜ 5 % ，達到國家標準

l       治理后功率因數cos￠≥0.91～0.95

l       降低諧波電流一般可節約電費7～8 % ，而提高功率因數降低線損，不但減少電費支出，還可得到獎勵。

二、產品型號

三、主要技術參數

l       額定工作電壓：0.4KV～1.5KV

l       額定工作頻率：50Hz /60 Hz

l       濾除諧波次數：3 、5 、7 、11 、13次等諧波次數

l       濾波效率：對特定濾波次數一般＞70 % ，電壓畸變率＜5 %

l       補償后功率因數：≥0.95

l       控制物理量：無功功率，cosφ

l       每柜容量60KVar～600KVar

l       工作制：連續工作

l       結構型式：柜式

l       環境溫度：戶內型-5℃ ～+ 40 ℃

l       相對濕度：日平均不大于90 %

l       投切方式:三相真空開關分級補償
