模擬信號一進四出隔離放大轉換器：DIN 1X4系列
所屬類別：電源應用分類>>電力電源
電子信箱：szsunyuan@126.com
聯系電話：18038198380
聯 系 人：張利云
更新時間：2019/6/19 10:04:01
|
● 精度等級：0.1級、0.2級、0.5級 ● 產品出廠前已檢驗校正，用戶可以直接使用 ● 全量程內非線性度<0.2%，免零點和增益調節 ● 信號輸入/輸出1/輸出2/輸出3/輸出4/電源之間 六隔離 ● 輔助電源：5VDC，12VDC，24VDC單電源供電 ● 四路輸出可為一致或分別不同的直流電壓和電流信號 ● 0-75mV//0-5V/0-±100mV/0-±10V等電壓信號與 0-10mA/0-±20mA/4-20mA等電流信號間隔離、放大轉換 ● 工業級溫度范圍: - 25℃ ~ + 70℃ |
● 傳感器信號的一分四路顯示與監控 ● 工業現場信號隔離、轉換及放大及長線傳輸 ● 4-20mA信號一進四出的地線干擾抑制 ● 模擬信號地線干擾抑制及數據隔離、采集 ● 電力監控、醫療設備隔離監控安全柵 ● 儀器儀表與傳感器信號收發檢測 ● 4-20mA/0-5V等信號的隔離、分布及變換 ● 工業現場模擬與數字信號并存監控及傳輸 |
概述
SunYuan DIN 1X4 ISO EM系列模擬信號一進四出隔離放大器變送器 ，是一種將（傳感器輸出）單路模擬電壓或電流信號經隔離、分配、轉換成四路精度、線性度相匹配的標準模擬信號的混合集成模塊。該模塊內部集成了4個ISO EM系列高隔離的模擬信號隔離放大器IC，采用磁電耦合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合。輸入及輸出側寬爬電距離及內部隔離措施使該集成模塊的信號輸入/信號輸出1/信號輸出2/信號輸出3/信號輸出4/輔助電源之間，六隔離。
DIN 1X4 ISO EM系列模擬信號一進四出隔離放大器變送器采用ISO EM-U-P-O系列或者ISO EM-A-P-O系列集成電路組合，可獲得四路輸出為一致或分別不同的直流電壓和電流信號。產品使用非常方便，直接安裝在標準DIN 35導軌上，無需調節和校正零點和增益精度，即可實現工業現場各種傳感器信號的隔離、分配、轉換功能，并能滿足工業級寬溫度、潮濕、震動等惡劣工作環境要求。
型號及定義
DIN 1X4 ISOEM - U(A)□ - P□ - O□
|
輸入額定電壓U（或電流A）值 |
輔助電源 P |
輸出 O | |
|
U1：0-5V |
A1：0-1mA |
P1：DC24V |
O1：4-20mA |
|
U2：0-10V |
A2：0-10mA |
P2：DC12V |
O2：0-20mA |
|
U3：0-75mV |
A3：0-20mA |
P3：DC5V |
O4：0-5V |
|
U4：0-2.5V |
A4：4-20mA |
P4：DC15V |
O5：0-10V |
|
U5：0-±5V |
A5：0- ±1mA |
P5：AC220V |
O6：1-5V |
|
U6：0-±10V |
A6：0- ±10mA |
P8：用戶自定義 |
O7：0-±5V |
|
U7：0-±100mV |
A7：0- ±20mA |
O8：用戶自定義 | |
|
U8：用戶自定義 |
A8：用戶自定義 |
O9：-20-+20mA | |
|
O10：0-±10V | |||
產品選型舉例
|
例1: |
輸入：0-5V |
輔助電源：12V |
輸出1：0-5V |
輸出2：0-5V |
輸出3：0-5V |
輸出4：0-5V |
產品型號： DIN1X4 ISOEM U1-P2-O4 |
|
例2: |
輸入：4-20mA |
輔助電源：24V |
輸出1： 4-20mA |
輸出2： 4-20mA |
輸出3： 4-20mA |
輸出4： 4-20mA |
產品型號： DIN1X4 ISOEM A4-P1-O1 |
通用參數
|
精 度 ---------- 0.1% ，0.2% ，0.5% |
隔 離 ---------- 信號輸入/輸出/輔助電源 |
|
輔助電源---------- DC5V、12V、15V、24V，±10% |
絕緣電阻 ---------- ≥ |
|
工作溫度---------- -20 ~ + |
耐 壓 ---------- 信號輸入/輸出/輔助電源 |
|
工作濕度---------- 10 ~ 90% (無凝露) |
3000VDC，1分鐘，漏電流 1mA |
|
存儲溫度---------- -55 ~ + |
耐沖擊電壓---------- 3KV， 1.2/50us(峰值) |
|
存儲濕度---------- 10 ~ 95% (無凝露) |
溫度系數 ---------- ≤50PPM/℃ |
|
輸入?yún)?shù) |
輸出參數 | ||||||
|
輸入項目 |
輸入阻抗 |
電源損耗 |
輸入過載能力 |
輸出項目 |
輸出過載能力 |
響應時間 | |
|
0-5V |
≥100KΩ |
電壓輸出 < 1.5W 電流輸出 <3W |
2.0倍額定：連續 |
4-20mA |
負載電阻 不超過350Ω |
≤1mS | |
|
0-10V |
0-20mA | ||||||
|
0-1mA |
TYP：250Ω 可自設定 |
1.5倍額定：連續 3.0倍額定：1S |
|||||
|
0-10mA |
0-5V |
≥2KΩ | |||||
|
0-20mA 4-20mA |
0-10V 1-5V | ||||||
備注: 電流輸出型產品如果要求帶負載電阻高于350Ω的,訂貨時請另做注明。

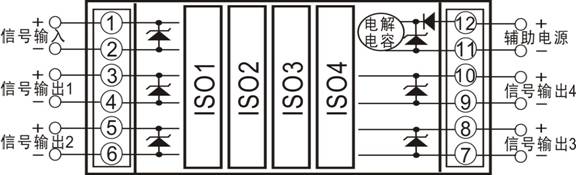

DIN 1X4內部結構
SunYuan 信號磁電隔離變送器采用ISO EM-U□-P□-O□系列或者ISO EM-A□-P□-O□系列集成模塊， 直接安裝在標準DIN 35殼體內，無需可調電阻用來調節或校正零點精度和輸出精度。
PCB板尺寸：長*寬 79.5*32.5(mm)。
PCB板上的安裝零件及功能示意圖如下：（產品出廠前已檢驗校正，用戶可以直接使用）
|
無需調節零點和增益的產品 例如：DIN 1X4 ISO EM-A4-P1-O1 |
|
|
