產品特點

● 獨有高效信號回路饋電技術，無須外接工作電源
●  可適應多種模擬信號輸入，輸出為電流環回路供電方式
●  二線/三線/四線制通用傳感器有源信號放大及隔離變送
●  輸入端可接收儀器儀表與傳感器單雙向電壓或電流信號：

    0-75mV/0-5V/0-10V/0-±10mV/0-±5V/0-±10V等電壓信號
    0-1mA/0-10mA/0-±1mA/0-±20mA/4-20mA等電流信號
●  輸入端可接收0-2KΩ / 0-10KΩ等位移電阻、電位器信號
●  模擬量輸入回路與電流環輸出回路3000VDC全隔離
●  全量程內極高的精度和線性度，非線性度誤差 < 0.1%
●  低成本、小體積SIP 12Pin標準PCB板上安裝設計
●  工業級溫度范圍： -40 ~ +85 ℃，符合UL94V-0阻燃封裝

典型應用
●  直流電流/電壓信號的隔離、轉換及放大
●  位移、電橋、電位器信號采集隔離與控制
●  毫伏微信號轉換成標準4-20mA模擬信號
●  PLC/DCS及儀器儀表與傳感器信號收發
●  系統的地線環流及各回路干擾隔離抑制
●  工業現場模擬信號長線傳輸干擾隔離
●  傳感器與儀器儀表間模擬量傳輸?shù)钠ヅ?span id="obmchez" class=Apple-converted-space>
●  工業控制系統各種模擬信號隔離調理
    一進二出、一進三出、一進四出、 二進二出、三進三出等變送功能的實現

概述

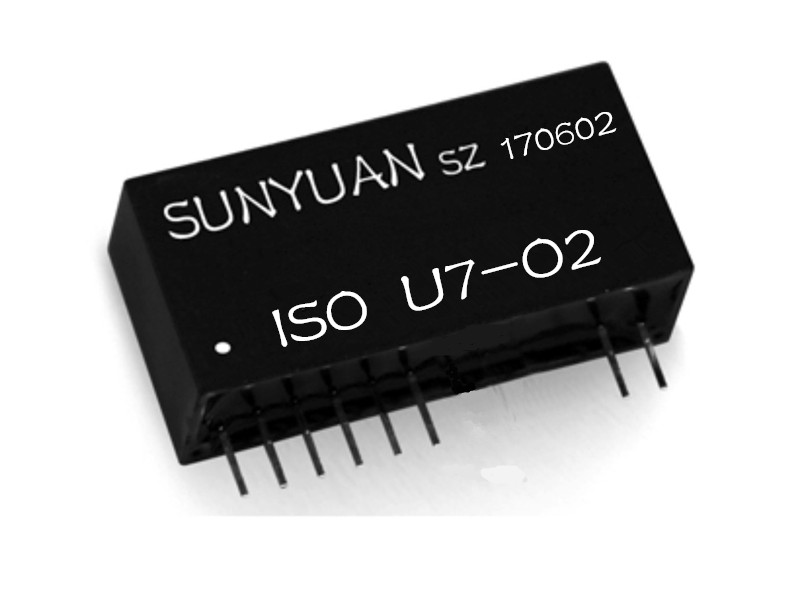

ISO U-O（電壓信號），ISO A-O（電流信號），ISO R-O（電阻信號）系列產品是順源新開發的業界最小體積低成本無源型回路饋電模擬信號隔離放大器IC。該IC獨有高效回路竊電技術，無須外接工作電源供電，而是通過后級電流輸出回路饋電方式提供電源工作。產品可適應多種模擬量信號輸入，將二線/三線/四線制通用傳感器有源信號放大調理及隔離變送后輸出4~20mA/2-10mA/4-12mA/4-8mA/12-20mA等的各種兩線制模擬電流信號。

ISO U/A/R-O系列產品設計為高精度、小體積的標準SIP12 Pin 阻燃IC封裝，內部包含信號調制解調電路、信號耦合隔離變換電路、高效能的DC-DC轉換電路、VI轉換電路等。轉換精度高、線性度好。產品使用十分方便，用戶只需在輸入端增加少量外圍器件，即可實現儀器儀表與傳感器、變送器、位移電阻電位器之間的模擬信號匹配及隔離變送。產品體積小、安裝方便，可安置在傳感器、變送器內部直接將電橋、角位移電阻信號轉換成標準的4-20mA兩線制電流環信號，滿度和零點都可通過外接多圈電位器調節、校準。IC內部集成工藝結構及新技術隔離措施使該器件能達到：信號輸入與輸出 3000VDC 全隔離，能滿足工業級寬溫度、潮濕、震動的現場惡劣環境要求。環路供電電壓采用15-30V范圍內直流電壓供電，為保證轉換精度，電壓波動范圍應控制在±10%范圍內。

ISO U/A/R-O系列產品采用獨有的磁電隔離模式及高效能后級饋電技術，可實現直流電壓、電流、單雙向信號及位移電阻、電位器信號到兩線制回路饋電電流環信號的精準隔離轉換，同各種類型的儀器儀表標準模擬量輸入端口（如PLC、DCS、顯示控制儀表等）相匹配。產品有小體積IC封裝的PCB板上安裝方式和DIN35標準導軌安裝方式，DIN導軌式安裝方式可為工業現場實現信號一進一出、一進二出、一進三出、二進二出，三進三出、四路、八路、十六路信號的隔離轉換功能，用戶可根據現場需要選擇產品。

備注：

1、由于產品采用回路饋電方式，基準源輸出電流有限，當輸入為位移電位器信號時，阻值需≥2KΩ。
2、產品可以在回路電壓15~30V范圍內任意固定電壓下正常工作，但產品輸出精度會受電壓大范圍波動和負載大范圍變化的影響，為保證測量精度，電源波動范圍盡量控制在定電壓的±10%范圍之內使用，負載變化控制在±50Ω范圍內為宜。當用戶現場需要改變環路電壓或改變負載大小時，引起的輸出誤差也可以通過產品外接的調零點和調滿度電位器進行重新調節校準。

產品選型舉例



例1：  信號輸入：0-10mA； 信號輸出：4-20mA；  PCB板焊接IC封裝
            產品型號： ISO  A2-O1

例2：  信號輸入：0-5KΩ；  信號輸出：4-12mA；  PCB板焊接IC封裝
            產品型號： ISO  R7-O3

例3：  信號輸入：0-±5V； 信號輸出：12-20mA；  PCB板焊接IC封裝
            產品型號： ISO  U5-O5

例4：  信號輸入：0-±10V； 信號輸出：4-20mA；  二進二出； I型導軌式安裝
            產品型號： DIN 2 X 2  ISO  U6-O1

例5：  信號輸入：0-10V； 信號輸出：4-8mA；  一進一出； 小體積導軌式安裝
            產品型號： DIN 3  ISO  U2-O4

外形尺寸及PCB布板參考圖
