力科發布使用HD4096技術實現的8通道，12位，1GHz帶寬示波器

    日前，力科（Teledyne LeCroy）發布了HDO8000示波器系列產品，具有8個模擬通道，基于HD4096技術的12位垂直分辨率，以及高達1GHz的帶寬。HDO8000示波器具有最大化的性能，使得測試更加深入（8通道），更精確的分辨率（12位）以及能夠測試更快速度的信號（高達1GHz帶寬）。有非常廣泛的選項和選件，如混合信號，串行數據，長存儲內存，以及探頭選項及附件適合于HDO8000系列示波器。

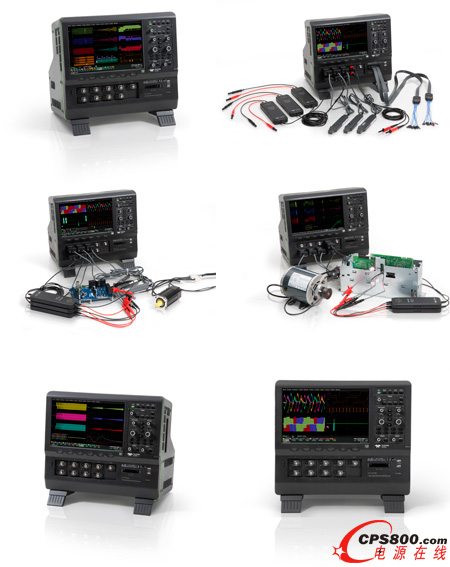

HDO8000示波器系列產品

    HDO8000是大功率三相電子系統分析的理想選擇。功率電子的全球市場正在快速的增長，特別是關注于分布式功率生成（太陽能PV，風力發電等等），以及混合電子和電動車推進系統（HEV以及EV）等大功率及三相能源轉換的應用。電機和變頻（電機）驅動對于效率的新的需求，也驅動著三相功率電子產品的更高需求。

發布會現場

    而且，8通道高精度示波器在深入調試如汽車電子控制單元（ECU），消費電子（如洗衣機，冰箱）以及工業系統（如機器人）等嵌入式系統的調試是非常有用的，這些系統包含了復雜的混合信號，有功率電子，功率，時鐘，數字邏輯，串行數據，以及模擬傳感器信號等。HDO8000系列示波器更多的通道和更高的分辨率提供了更加深入，更加快速的洞察嵌入式系統行為的能力。

    HD4096 高分辨率技術

    HD4096高分辨率技術本質是高采樣率的12位ADC；高信噪比的放大器；以及低噪聲的系統架構。該技術能夠使得高分辨率示波器具備在1GHz帶寬、高采樣率下捕獲和顯示信號，并且相對于其它示波器具有16倍的更高分辨率。除了HD4096技術以外，HDO8000還帶有Teledyne LeCroy傳統示波器上所具備的增強分辨率（ERES）功能，這使得用戶能夠得到額外的3位即15位的垂直分辨率。

    Q-ScapeTM 多選項卡顯示

    力科（Teledyne LeCroy）的新型Q-Scape多選項卡顯示方式在示波器的12.1英寸WXGA高分辨率顯示器上提供了4倍的顯示區域以及對多個通道，放大和函數波形進行更好的管理能力。HDO8000提供了四個“選項卡”顯示。波形能夠被方便的拖拽到希望的地方，從而方便的對多種捕獲到的或者計算得到的波形進行直觀的分析。Q-Scape顯示方式特別有助于3相系統分析，每個相位的信息都可以被顯示在專用的選項卡中。

    如果需要更大的顯示區域甚至更高度顯示分辨率，HDO8000支持WQXGA（3840x2160像素）的擴展桌面演示，使用DisplayPort 1.2視頻輸出方式。當?shù)谌�方程序（如Matlab）需要同時在比較小的示波器顯示器上進行觀察時，也可以使用Q-scape選項卡顯示方式實現在一個更大的顯示屏上進行顯示。

    強大的分析能力

    HDO8000標配有50Mpts/ch的采集內存，并配有100Mpts/ch和250Mpts/ch兩個選項。這些長采集內存選項是功率電子以及嵌入式/機電系統的理想選擇，因為在這些系統中高速微處理器信號可能需要和低速的脈寬調制（PWM）信號、串行數據，或者模擬感應信號同時被捕獲。通過使用追蹤，趨勢，直方圖以及多種多樣的函數和測量能力，力科示波器能夠提供包括統計，頻率，時域分析在內的最深入的工具箱。其中追蹤功能對于脈寬調制（PWM）分析非常有用。另外，HDO8000也同樣具有各種各樣的基于不同應用的軟件選項。

    Intel™ Core® i5-4670s Quad (core)主板，8GB的RAM提供了對通道捕獲到的波形以及計算得到的波形進行快速的、高效的處理能力，并具備運行第三方程序在示波器上的能力。該主板還具有在增加100Mpts/ch和250Mpts/ch時升級到32GB的內存的選件。<
