全新非接觸式電流探頭瞄準先進電源設計

    Power Electronic Measurements（PEM UK）推出其針對非接觸式電流測量的最新一代Rogowski線圈，它適用于監測當今最先進的電源系統和半導體。全新CWT超微型探頭小于電流范圍，具有較高的最大頻率，并增加了更寬工作溫度范圍內的穩定性。

    CWT超微型電流傳感器是一個功能強大的開發或診斷儀器，可檢查開關波形、紋波電流、瞬態或諧波。-40℃至+125℃的擴展溫度范圍和50ppm/℃的改善溫度系數有助于精確測量由于高功率密度在溫升條件下運行的系統。此外，30MHz較寬的3dB帶寬使工程師能夠分析在高開關頻率下工作的系統的高次諧波。

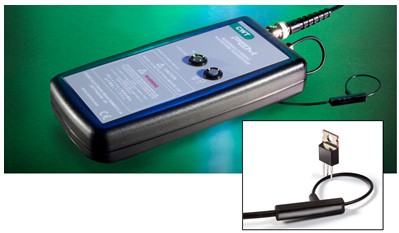

    該線圈的橫截面為1.6mm，有助于用戶對難以進入的位置進行測量。它可以放置在TO-220、TO-247等封裝的MOSFET或IGBT的引腳之間。

    完整的CWT超小型產品系列包括適合低至1A至6000A最大滿量程電流測量的幾個變種。全新系列也具有增強的瞬態響應，并且可以測量高達80kA/μs的快速變化的電流，其典型測量精度為±2％。

    PEM UK擁有Rogowski線圈方面的特殊專長，這有助于在環繞一個載電流導體時，通過集成線圈中感應的電壓準確地測量交變電流。由于不需要電接觸，這為評估電路性能提供了一個方便的手段。PEM UK的環繞夾（clip-around）線圈設計可以快速、方便的定位，并提供準確的結果，而不需要圍繞在導體的中央。<
