隔離放大器變送器IC外接保護應用方案
IC封裝產品信號輸入、輸出、輔助電源基本保護電路
隔離放大器變送器IC外接保護應用方案
IC封裝產品信號輸入、輸出、輔助電源基本保護電路隔離放大器變送器一般都用在用電環境復雜的工業現場，為防止現場環境對產品出現各種干擾或損壞，我們根據多年的生產經驗和針對不同環境下用戶反饋意見，在對產品性能不受影響前提下逐步對產品的保護措施進行改進改善。對于DIN 35導軌安裝的產品，這些保護電路都以安置據現場在產品中，用戶可以直接使用。對于IC封裝的產品，由于受到尺寸空間的制約而無法載入保護電路。所以，請用戶根使用環境對IC封裝產品的信號輸入、輸出、輔助電源加裝保護電路。
以下是順源科技公司為您提供的幾種基本保護電路，供參考。

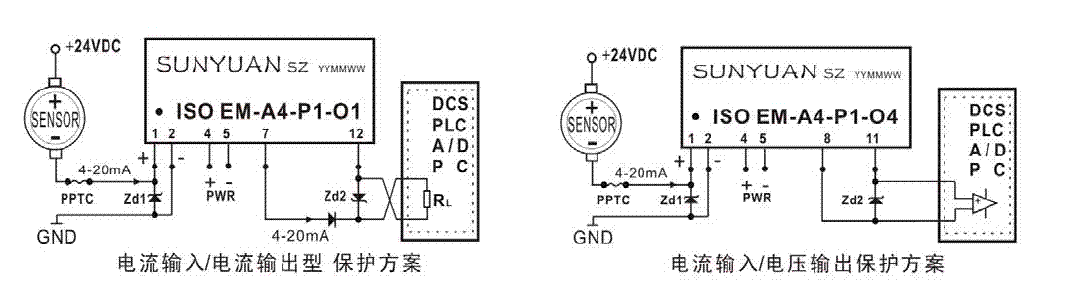

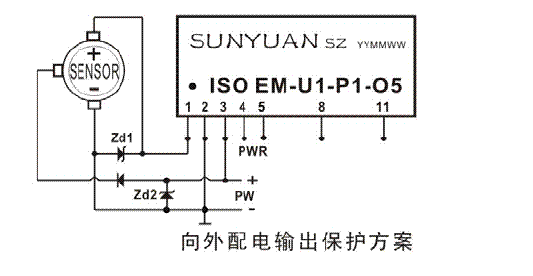

一、電流輸入，電流與電壓輸出型隔離放大器變送器IC保護方案
圖中：PPTC為100mA自恢復保險絲。二極管為1N4007，作為反向保護接入輸出電流環路中。
Zd1和 Zd2為TVS管，選值一般為線路實際電壓的1.5倍
所以，Zd1為TVS管P6KE8.2A，Zd2為TVS管P6KE15A。
當信號為正負值時（0-±20mA），請選用雙向抑制二極管。
二、電壓輸入，電流與電壓輸出型隔離放大器變送器IC保護方案
圖中：Zd1和 Zd2為TVS管，選值一般為線路實際電壓的1.5倍。
當信號為正負值時（0-±5V/0-±10V），請選用雙向抑制二極管。
所以，當信號電壓為小于等于5V時（Vs < 5V），Zd1用P6KE8.2A，Zd2為TVS管P6KE15A。
當電壓信號大于5V小于10V時（5V< Vs <10V），Zd1用P6KE15A，Zd2為TVS管P6KE15A。
當輸出電壓信號為12V時，Zd2為TVS管P6KE18A。
當輸出電壓信號為24V時，Zd2為TVS管P6KE30A，可按Vs=1.5*Vo以此類推。
C1容值會影響信號的頻率響應，頻響要求高時可不加，低時加0.1UF。
二極管為1N4007，作為反向保護接入輸出電流環路中。

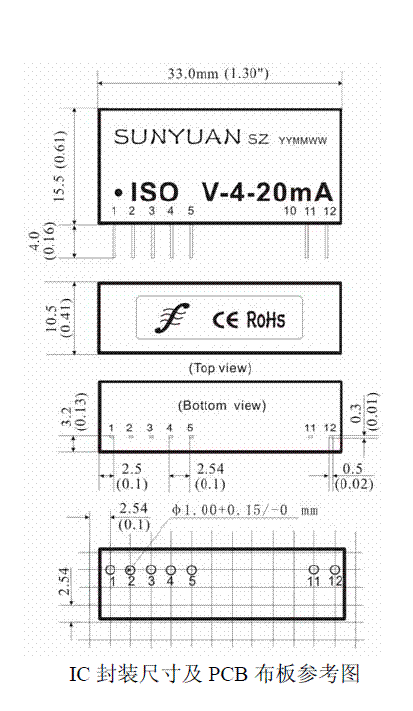

SUNYUAN SZ ISO Series Analog signal Isolation Transmitter
