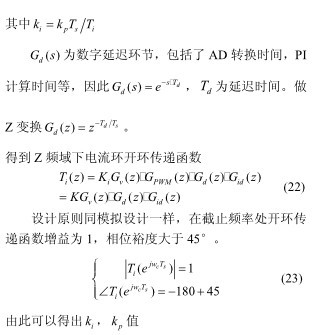

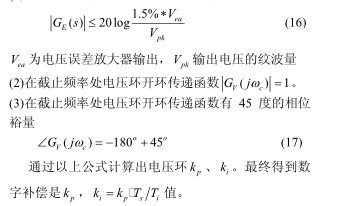

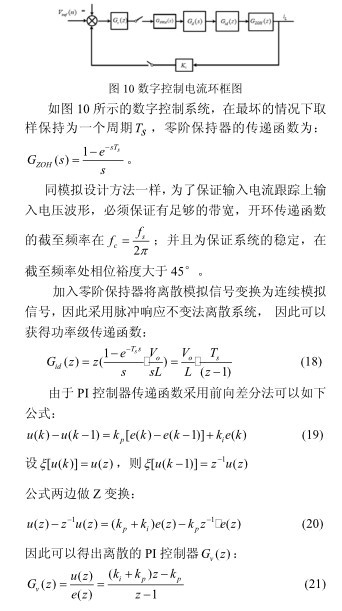

摘要：本文介紹了以 BOOST 為主拓?fù)涞?PFC 電路的小信號模型建立，討論并給出了在數字控制下電流環與電壓環補償環路的設計方法，采用 TI 公司的 TMS320LF2407A 控制芯片，對控制方案進行了驗證。
1.引言
在電力電子電路中，非線性開關電源的應用使得諧波電流對電網造成了污染和危害。為提高電網功率因數， 功率因數校正技術得到迅速發展和廣泛的應用。近年來，隨著數字信號處理技術的飛速發展，以 DSP為核心數字信號處理芯片開始廣泛的應用于開關電源中。數字控制較之模擬控制有很多優點，比如控制減少成本，適應性好，開放周期短等，數字控制將是功率因數校正領域今后的發展方向。
2.PFC 電路模型建立

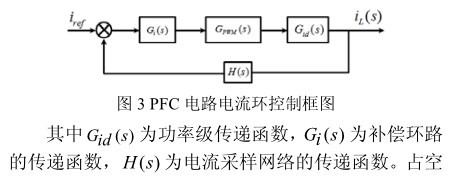

目前應用最廣泛的電路是如圖 1 所示以 Boost 為主拓?fù)涞?PFC， Boost 電路具有電感電流連續、 可抑制EMI 噪聲，電流波形失真小，在整個輸入電壓范圍內能保持較高的功率因數。 PFC 電路通常采用雙環控制，電流環是內環， 控制輸入電流波形跟隨輸入電壓波形;電壓環是外環，調節輸出電壓保持穩定。

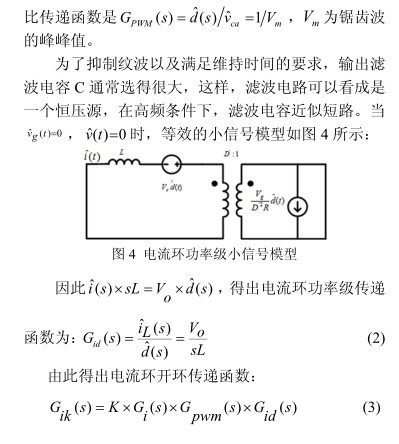

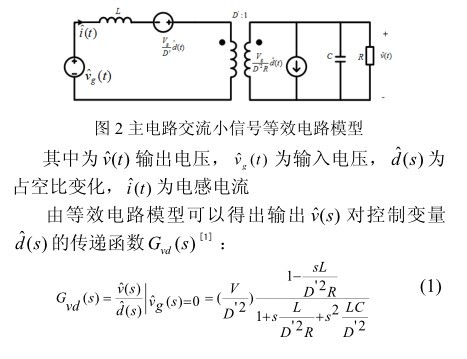

建立小信號數學模型，分析變換器的低頻動態特性可以為我們更好的了解電路本質，為環路設計提供依據。就小信號而言，在靜態工作點附近用線性關系近似代替變量間的非線性關系，使得各小信號分量之間用線性方程來描述，實現了非線性系統的線性化。
