如何選擇礦用變頻器中的電流傳感器
1、引言
礦用變頻器是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器主要由整流、濾波、逆變、制動單元、驅動單元、檢測單元微處理單元等組成。通過改變電源的頻率來達到改變電源電壓的目的，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的。
我國礦產資源豐富，鐵礦、煤礦、磷礦、稀土等礦產尤為眾多，隨著采礦機械化水平的提高,安全作業是一個重中之重的問題，礦用變頻器作為礦用電氣系統一個重要設備，作用也是至關重要的。礦用變頻器節能主要表現在風機、傳送、礦井車輛、提升機、采掘等設備的應用上。為了保證生產的可靠性，各種生產機械在設計配用動力驅動時，都留有一定的富余量。當電機不能在滿負荷下運行時，除達到動力驅動要求外，多余的力矩增加了有功功率的消耗，造成電能的浪費。
2、霍爾電流傳感器的原理

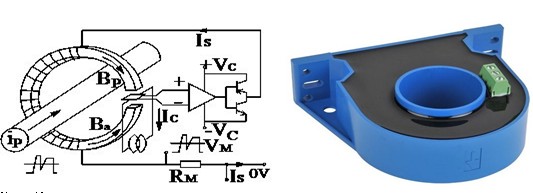

霍爾電流傳感器基于磁平衡式霍爾原理，即閉環原理，當原邊電流IP產生的磁通通過高品質磁芯集中在磁路中，霍爾元件固定在氣隙中檢測磁通，通過繞在磁芯上的多匝線圈輸出反向的補償電流，用于抵消原邊IP產生的磁通，使得磁路中磁通始終保持為零。經過特殊電路的處理，傳感器的輸出端能夠輸出精確反映原邊電流的電流變化。
3、霍爾電流傳感器的基本要求
國內做霍爾電流傳感器的廠家眾多，在原理上是沒有區別的，只是在元器件的選擇、，生產工藝，產品生產的過程控制等方面存在差異，我們以礦用變頻器行業中常用的電流傳感器JCE508-TS6產品為例，經過中國航天513研究所測試，并通過航天所的認證，基本技術參數如下：
- 1
- 2
- 總2頁
