引言

　　綜合布線系統采用標準化的語音、數據、圖像、監控設備，各線綜合配置在一套標準的布線系統上，統一布線設計、安裝施工和集中管理維護。以屏蔽雙絞線和光纜為傳輸媒介，采用分層星型結構，傳送速率高。

　　近幾年來，隨著光通信技術和計算機網絡技術的發展，網絡通信業務量不斷的提高，數據中心已經進入以萬兆傳輸速率為標志的時代，這樣選擇一套先進的數據中心綜合布線系統是極其必要的，它將為今后一段時間內的發展預留余量。

　　相對于傳統樓宇結構化布線，數據中心的布線技術具有更多的技術細節與應用特征，在一棟建筑中，既有數據中心，又有其他功能性區域，怎樣把傳統綜合布線與數據中綜合布線有效的連接，組成一套高性能、高效率、整合優化以及節能環保的布線系統是我們設計的重要方向。

　　1 系統概述

　　1.1 綜合布線系統簡介

　　綜合布線系統(即結構化布線系統)即是一套用于建筑物或建筑群內的傳輸網絡，它將語音、數據、圖像等設備彼此相連，也使上述設備與外部通訊數據網絡相連接。綜合布線系統由各種系列的部件組成，包括傳輸介質(含銅纜或光纖)，連路管理硬件(交叉連接區域和連接面板)，連接器，插座，適配器，電氣保護裝置(浪涌保護器及保護接地)以及支持的硬件(安裝管理系統的各類工具)。綜合布線系統一般由六個獨立的子系統組成：

　　1.1.1 工作區子系統

　　一個獨立的需要設置終端設備的區域宜劃分為一個工作區。工作區應由配線(水平)布線系統的信息插座延伸到工作站終端設備處的連接電纜及適配器組成。

　　1.1.2 水平子系統

　　配線子系統應由工作區的信息插座、信息插座至樓層配線設備(FD)的配線電纜或光纜、樓層配線設備和跳線等組成。

　　1.1.3 電訊配線間子系統

　　電訊配線間又稱為電信間，主要用于主干線與樓層水平線路的交換，電信間的數量及面積應根據水平配線的長度和信息點數量綜合考慮。

　　1.1.4 主干線子系統

　　干線子系統應由設備間的建筑物配線設備(BD)和跳線以及設備間至各樓層配線間的干線電纜組成。

　　1.1.5 設備間子系統

　　設備間是在每一幢大樓的適當?shù)攸c設置電信設備和計算機網絡設備，以及建筑物配線設備，進行網絡管理的場所。對于綜合布線工程設計，設備間主要安裝建筑物配線設備(BD)。電話、計算機等各種主機設備及引入設備可合裝在一起。設備間內的所有總配線設備應用色標區別各類用途的配線區。設備間位置及大小應根據設備的數量、規模、最佳網絡中心等因素，綜合考慮確定。

　　1.1.6 建筑群子系統等

　　建筑群子系統應由連接各建筑物之間的綜合布線纜線、建筑群配線設備(CD)和跳線等組成。建筑群子系統宜采用地下管道或電纜溝的敷設方式。管道內敷設的銅纜或光纜應遵循電話管道和入孔的各項設計規定。此外安裝時至少應預留1～2 個備用管孔，以供擴充之用。如圖1 所示：

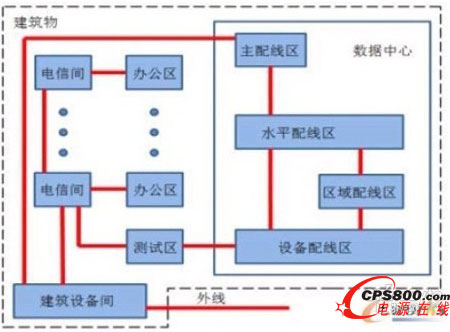

　　 綜合布線系統示意圖(圖1)

　　1.2 數據中心布線系統簡介

　　數據中心布線包括核心數據機房內布線和數據機房外布線和支持空間(數據機房外)。

　　1.2.1 數據機房內布線

　　數據中心計算機房內布線空間包含主配線區，水平配線區，區域配線區和設備配線區。

　　主配線區包括主交叉連接(MC)配線設備，它是數據中心結構化布線分配系統的中心配線點。當設備直接連接到主配線區時，主配線區可以包括水平交叉連接(HC)的配線設備。主配線區的配備主要服務于數據中心網絡的核心路由器、核心交換機、核心存儲區域網絡交換設備和PBX 設備。主配線區位于計算機房內部，為提高其安全性，主配線區也可以設置在計算機房內的一個專屬空間內。每一個數據中心應該至少有一個主配線區。

　　水平配線區用來服務于不直接連接到主配線區HC 的設備。水平配線區主要包括水平配線設備，為終端設備服務的局域網交換機、存儲區域網絡交換機和KVM 交換機。一個數據中心可以有設置于各個樓層的計算機機房，每一層至少含有一個水平配線區，如果設備配線區的設備距離水平配線設備超過水平線纜長度限制的要求，可以設置多個水平配線區。

　　在大型計算機房中，為了獲得在水平配線區與終端設備之間更高的配置靈活性，水平布線系統中可以包含一個可選擇的對接點，叫做區域配線區。區域配線區位于設備經常移動或變化的區域，可以采用機柜或機架，也可以是集合點(CP)完成線纜的連接，區域配線區也可以表現為連接多個相鄰設備的區域插座。

　　設備配線區是分配給終端設備安裝的空間，可以包括計算機系統和通信設備，服務器和存儲設備刀片服務器和服務器及外圍設備。設備配線區的水平線纜端接在固定于機柜或機架的連接硬件上。需為每個設備配線區的機柜或機架提供充足數量的電源插座和連接硬件，使設備纜線和電源線的長度減少至最短距離。

　　1.2.2 支持空間布線

　　數據中心支持空間(計算機房外)布線空間包含進線間、電信間、行政管理區、輔助區和支持區。

　　進線間是數據中心結構化布線系統和外部配線及公用網絡之間接口與互通交接的場地，設置用于分界的連接硬件。進線間的設置主要用于電信線纜的接入和電信業務經營者通信設備的放置。這些設施在進線間內經過電信線纜交叉轉接，接入數據中心內。

　　電信間是數據中心內支持計算機房以外的布線空間，包括行政管理區、輔助區和支持區。電信間用于安置為數據中心的正常辦公及操作維護支持提供本地數據、視頻和語音通信服務的各種設備。數據中心電信間與建筑物電信間屬于功能相同，但服務對象不同的空間，建筑物電信間主要服務于樓層的配線設施。

　　行政管理區主要指用于辦公、衛生、值班等目的場所。輔助區是用于電子信息設備和軟件的安裝、調試、維護、運行監控和管理的場所。包括測試機房、監控中心、備件庫、打印室、維修室、裝卸室、用戶工作室等區域。支持區是支持并保障完成信息處理過程和必要的技術作業的場所。包括變配電室、柴油發電機房、UPS 室、電池室、空調機房、動力站房、消防設施用房、消防和安防控制室等。

　　2 數據機房及測試區布線系統設計

　　2.1 工程概況

　　本工程為某通信公司辦公樓建筑，總建筑面積67400 平方米，其中地上建筑面積46400 平方米，地下建筑面積21000 平方米。本建筑地下一、二層為汽車庫及設備用房;首層為大堂、接待、集中會議區;二至四層為數據機房、測試機房及通信測試區，其中機房總面積約9500 平方米;四至九層為通信測試區及開敞辦公區。

　　2.2 設計原則及使用方需求

　　考慮到使用方的業務需求，本建筑整體采用結構化布線系統，應充分考慮其兼容性、開放性、靈活性、可靠性、先進性、經濟性的系統特點，適用于多種網絡布線方式。采用萬兆以太網通信標準和光纖與雙絞線混合的布線方式，為當前及未來網絡應用提供足夠的帶寬容量。要求測試區、辦公區光纖敷設到工位，完全支持10Gb/S 的傳輸速率。應業主方要求，電話采用全數字IP 電話系統，本建筑應能資源共享，實現三網合一技術。

　　2.3 系統總體構架

　　本系統采用開放式星型拓撲結構設計。本建筑地下一層設一個弱電機房(設備間)，配線設備安裝于此。外線由建筑所在地塊數據總中心的園區主配線架引來，數據、語音分別采用1 組12 芯室外單模光纜。有線電視前端機房引入本建筑弱電機房1 組6 芯室外光纜。

　　因為水平鏈路線纜的傳輸距離不能超過90 米，所以在建筑每層四角處各設一個弱電間(電信間)，安裝弱電設備及樓層交換機柜。數據機房強、弱電布線較為繁瑣，管線較多，在機房、測試區、辦公區建議土建做70mm 厚網絡地板，對弱電傳輸信道進行物理隔離，與監控視頻電纜分開敷設，防止外部串擾。本樓綜合布線系統拓撲結構圖如圖2 所示。

　　 建筑布線拓撲圖(圖2)<
