凌力爾特推出具備理想二極管的浪涌電流抑制器LTC4364

    凌力爾特公司推出具備理想二極管的浪涌電流抑制器 LTC4364，該器件能以緊湊和低損耗的解決方案在汽車、航空電子和工業系統中為 4V 至 80V 的電子設備提供保護。該浪涌抑制器將下游電子線路與輸入過壓和過流隔絕開來，從而能在浪涌瞬變期間連續運作。過流限制功能可避免系統和電源遭受負載上短路的損壞。LTC4364 的獨特之處是理想二極管控制，其利用一個低損耗 N 溝道 MOSFET 替代了電源通路中的肖特基二極管。該理想二極管與一個堅固型前端一起保護負載免遭低至 -40V 的反向輸入之損壞，并在輸入欠壓期間維持輸出電壓。

    在輸入電壓浪涌 (例如：汽車負載突降) 期間，LTC4364 將多余的電壓降在外部 MOSFET 上，同時把輸出調節至一個可調的安全電壓。這樣就可以在下游使用較低電壓額定值的電子電路。類似地，在電流浪涌時，LTC4364 將正向通路電流調節至由檢測電阻器設定的限流值。就持續過壓或過流情況而言，具備早期報警指示器的 VDS 加速定時器確保 MOSFET 安全停機。

    在汽車?yán)滠嚢l(fā)動期間，電池電壓可能降至 4V，這時 LTC4364 的寬工作電壓范圍允許保持工作。憑借簡單的輸入箝位，該器件可應對超過 100V 的瞬態浪涌，甚至能在輸出端承受 -20V 電壓而不被損壞。后者的能力與二極管隔離和過流限制一起使 LTC4364 成為保護輸出端口的完整解決方案�？烧{(diào)輸入欠壓和過壓門限在電壓超出范圍時阻止啟動，從而避免了電池深度放電以及自動重試而進入故障狀態。370µA 小電流工作和 10µA 停機電流延長了電池壽命。該器件還可用于浪涌電流控制，從而可提供熱插拔 (HotSwap™) 功能。

    LTC4364 有兩種可選版本。在發生故障之后，LTC4364-1 將鎖斷傳輸晶體管，而 LTC4364-2 則啟用 0.1% 占空比的自動重試。LTC4364 規格在整個商用、工業和汽車溫度范圍，采用 14 引腳 DFN (4mm x 3mm) 以及 16 引線 MSOP 和 SO 封裝。

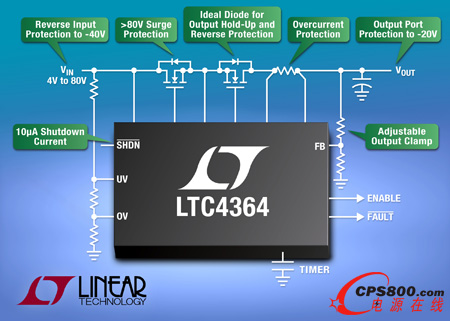

    照片說明：具備理想二極管的浪涌抑制器 IC 可應對輸入過壓和反向、以及輸出短路和反向

    性能概要：LTC4364

    · 寬工作電壓范圍：4V 至 80V

    · 利用 VCC 箝位可承受超過 80V 的浪涌

    · 可調輸出箝位電壓

    · 理想二極管控制器可在輸入欠壓期間保持輸出電壓

    · 反向輸入保護至 -40V，反向輸出保護至 -20V

    · 過流保護

    · 輸出端口保護

    · 在 12V 時提供 10µA 的低停機電流

    · 可調定時器幫助器件安全經受瞬態故障

    · 故障期間的 0.1% 重試占空比 (LTC4364-2)

    · 14 引腳 4mm x 3mm DFN 、以及 16 引線 MSOP 和 SO 封裝<
