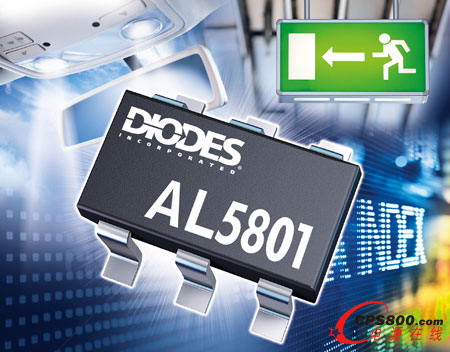

Diodes公司推出AL5801線性發光二極管（LED）驅動器，僅需兩個外加組件，就可以為設計人員簡化汽車內部、指示牌及一般照明控制電路。這款占位小、采用SOT26封裝的器件，把一個100V額定N通道MOSFET集成于一個經過預先偏置的NPN晶體管，能驅動由多達三十個20mA至350mA低功率串聯LED組成的鏈路。
AL5801的開放漏極 (open-drain) 輸出可在1.1V至100V電壓下操作，可支持常用的12V、24V和48V 導電軌；LED電流則以外部低值電阻器來設定。通過在電阻器上產生一個0.56V參考電壓，驅動器的內部控制晶體管有助減少功率損耗，確保足夠的電源電壓。
基于參考電壓的負溫度系數，輸出電流會隨著溫度上升而自動減少，從而保護LED鏈路免受損毀，有效改善電路的整體可靠性。此外，AL5801的操作溫度范圍寬達-40°C至+150°C，可以在印刷電路板空間有限的情況下直接貼裝于LED 旁邊。
對于需要簡單LED調光功能的應用而言，驅動器可通過外部的開放集電極 (open-collector) NPN晶體管或開放漏極N通道MOSFET驅動其帶有脈沖寬度調變（PWM）信號的偏壓管腳 (bias pin) ，從而支持PWM輸出電流的調節。<
