大聯大詮鼎集團推出基于Innoscience產品的高效超薄型200W LED驅動電源方案

2022年9月15日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下詮鼎推出基于英諾賽科（Innoscience）INN650D01場效應晶體管的高效超薄型200W LED驅動電源方案。

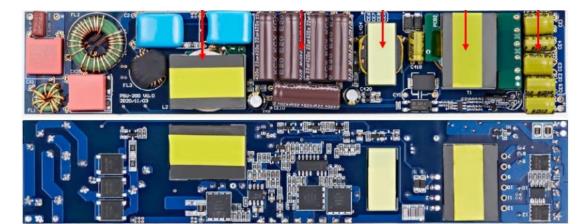

圖示1-大聯大詮鼎基于Innoscience產品的高效超薄型200W LED驅動電源方案的展示板圖

隨著人們對燈具品質的要求越來越高，傳統的LED驅動器已經無法滿足小而薄的燈具設計。并且由于LED需要長期在狹小空間內工作，因此散熱性也是一個嚴重制約應用安全的問題。在這種情況下，將高頻高效的氮化鎵應用于LED驅動電源上，借助氮化鎵高頻、高轉換效率、高擊穿電壓等特性，可以有效縮小產品體積并減少發熱情況，是高端燈具的理想選擇。由大聯大詮鼎基于Innoscience INN650D01場效應晶體管推出的高效超薄型200W LED驅動電源方案能夠滿足LED小型化設計的同時，提供高效的電源轉換能力。

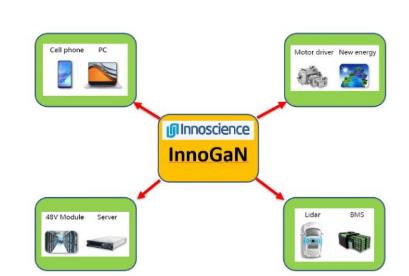

圖示2-大聯大詮鼎基于Innoscience產品的高效超薄型200W LED驅動電源方案的場景應用圖
本方案采用超薄設計，其內置Innoscience的高頻高效功率管INN650D01+INN650D02，采用PFC+LLC+SR架構，具有可達35W/in³的高功率密度，峰值效率達96%。借助此方案可大大提升LED的照明效率，減小產品體積，非常適用于對空間限制有嚴苛要求的應用。

英諾賽科（Innoscience）是一家致力于第三代半導體硅基氮化鎵外延及器件研發與制造的高新技術企業，采用IDM（Integrated Device Manufacture）全產業鏈模式，建立了全球首條產能最大的8英寸GaN-on-Si晶圓量產線。公司核心技術團隊由眾多資深的國際一流半導體專家組成，公司的目標是以更低的價格，向客戶提供品質一流、可靠性優異的GaN器件，并且實現GaN技術在市場的廣泛應用。在本方案中采用的INN650D01是公司旗下的增強型氮化鎵場效應晶體管，具有高頻高功率的特性。

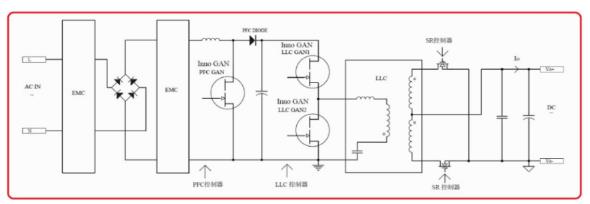

圖示3-大聯大詮鼎基于Innoscience產品的高效超薄型200W LED驅動電源方案的方塊圖

在以氮化鎵為首的第三代半導體材料應用越來越廣泛的今天，大聯大詮鼎攜手氮化鎵器件制造專家Innoscience聯手推出的200W LED驅動電源方案將先進的氮化鎵技術應用其中，能夠在提高電源效率的同時，顯著縮小LED燈具的體積，降低散熱需求，滿足市場對于大功率、輕薄型LED燈具設計需求。

核心技術優勢：
INN650D01
Vds最大650V；
Rds最大130mΩ；
Qg典型值0.9nC；
Ids最大34A；
Qoss典型值26nC；
Qrr典型值0nC。

方案規格：
輸入電壓：Vac180-264V；
輸入電壓頻率：50Hz；
輸出電壓：48V（恒流輸出（4.2A））；
輸出最大功率：200W；
輸出電壓紋波：＜500mV；
最高效率：96%；
板長寬厚196*35*13mm。
