大聯大友尚集團推出基于MPS產品的全集成升降壓轉換器擴展塢解決方案

　　2019年5月27日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于芯源（MPS）MP8859的27W全集成升降壓轉換器擴展塢解決方案。

　　擴展塢（Docking Station）是用來擴展筆記本電腦功能的底座，通過接口和插槽，可以連接多種外部設備，如驅動器、大屏幕顯示器、鍵盤、打印機、掃描儀等等，它可以彌補輕薄筆記本電腦自身攜帶附件較少的缺陷。這種設計可以讓用戶在辦公室里享受到和臺式機一樣的便利和舒適，在移動辦公時又能充分發揮筆記本電腦便攜性的特點。由大聯大友尚代理的MPS推出的全集成升降壓轉換器MP8859在擴展塢中是電源能量的供給者，相當于人的心臟，能夠為系統的正常工作提供穩定的電壓電流。

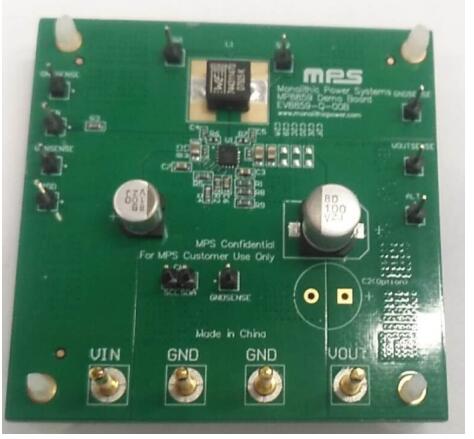

圖示1-大聯大友尚推出基于MPS產品的全集成升降壓轉換器擴展塢解決方案的展示板圖

　　核心技術優勢

　　全集成升降壓轉換方案，由一顆IC替換原來的兩級升壓+降壓，大大縮小了體積降低了成本；

　　靈活小巧的封裝，QFN-16（3mmx3mm），高度1mm，全集成MOS，非常適合各種小尺寸結構的設計，外圍簡潔，同時整體成本降低；

　　具有（2.8-22V）更寬的電壓輸入范圍，更低的溫升曲線，輸出電流高達3A，總功率27W，全集成方案，更高的輸出效率，在Vin=12轉Vo=5V/3A的情況下，輸出效率高達93%；

　　可調開關頻率在500kHz-1.25MHz，支持QFM/PWM，滿足不同的應用場合設計以及在EMI問題上的解決；

　　可以通過I2C控制，對限流點、輸出電壓、開關頻率進行穩定的精度高低調節；

　　MP8859簡單、小巧、穩定、可靠，是擴展塢中的明星電源芯片。　　

圖示2-大聯大友尚推出基于MPS產品的全集成升降壓轉換器擴展塢解決方案的方案塊圖

　　方案規格

　　MP8859是一款全集成升降壓轉換器；

　　將TYPE-C口輸入的DC：4-20V轉換為5V/3A，為控制器芯片供電，為USB口提供穩定輸出；

　　具有各種保護功能，為各類轉換芯片源源不斷提供穩定的能量，讓擴展塢完美地發揮擴展、轉換、延伸等各種功能；

　　由MP8859替換原來的先升后降或先降后升的電源轉換芯片，簡單小體積，是電源供電的首選。
