大聯大友尚集團推出ON Semiconductor電流型LLC-150W電源解決方案

　　2018年11月13日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出安森美半導體（ONSemiconductor）NCP1399的電流型LLC-150W電源的解決方案。

　　大聯大友尚代理的ONSemiconductor推出的LLC-NCP1399是業界首款采用電流控制模式的LLCAC-DC控制IC。輸入85-260VAC輸出DC19.5V7A，主要驅動器件應用600V門極驅動器簡化布局并減少外部元件數，采用跳周期模式提升輕載能效，并集成一系列保護特性以提升系統可靠性，用于大屏幕電視、一體化電腦、工業及醫療等大功率電源系統應用，可顯著實現輕載和滿載時的高能效及超低待機能耗。

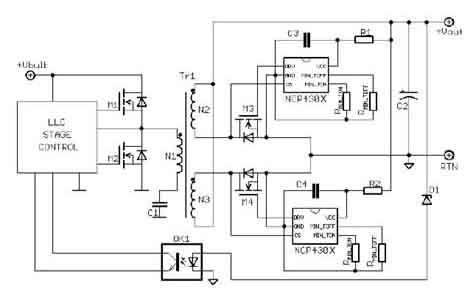

　　圖示1-大聯大友尚推出ONSemiconductor電流型LLC-150W電源解決方案的系統方案圖

　　系統功能

　　 正常情況下空載功耗小于130mW；

　　 在輸入85Vac-260Vac的情況下輸出帶電壓19.5V電流3--7A的負載下，紋波小于150MV；

　　 在輸入110Vac-230Vac的情況下帶電壓19.5V電流大于2A的負載下，效率可以達到94%；

　　 自帶X電容放電功能，OCP.OVP.OTP功能；

　　 LLC芯片自帶PFC供電功能，更好的防止開機瞬間帶來的過沖問題。

　　圖示2-大聯大友尚推出ONSemiconductor電流型LLC-150W電源解決方案的照片

　　方案特性

　　 業界首款LLC電流模式控制器NCP1399，解決了LLC控制器單純的電壓變頻模式的不足；

　　 從20kHz到750kHz的高頻操作；

　　 電流模式控制方案；

　　 具有最大死區時間夾的自動死區時間；

　　 快速共振罐穩定的專用啟動順序；

　　 改善輕載效率的跳過模式操作；

　　 非常低空載功耗的脫模操作；

　　 鎖定或自動恢復超載保護；

　　 鎖存或自動恢復輸出短路保護；

　　 嚴重故障條件的鎖存輸入，例如OVP或OTP；

　　 超出共振切換保護；

　　 打開反饋回路保護；

　　 精確的欠壓保護；

　　 根據負載條件進行PFC級運行控制；

　　 具有極低泄漏電流的啟動電流源；

　　 在離�；蚬收夏Ｊ较碌膭�(dòng)態自供電（DSS）操作；

　　 引腳相鄰引腳/打開引腳故障安全。
