一、建議方案

    1.1、前言

    前端機房是廣播電視系統的心臟，是各路電視信號的處理、分配傳輸?shù)募�散地。撫順前端機房現向網絡用戶傳送廣播電視節目，24小時不間斷播出，機房供電質量的優劣直接影響著系統的安全運行和對用戶的服務質量，前端機房要有穩定而不間斷的電源才能保證安全優質播出。所以保證前端機房的供電不間斷是十分重要的。

    1.2、用戶需求

    由于大連廣電業務持續增漲，為了保障前端機房的正常運行，給用戶提供更流暢的數據傳輸，從而提高收視率。針對這種情況，大連廣電需購置UPS不間斷電源用于前端播出機房，保證優質、安全、不間斷播出。

    1.3、方案描述

    UPS供電系統主要是為負載的重要設備集中供電管理，供電系統出現問題，僅是幾秒鐘的斷電也會讓用戶蒙受很大的損失，因此需要提供高可靠的供電電源方案。工頻UPS的變壓器把市電與負載隔離，對市電惡劣的環境下，工頻機能提供更安全和可靠的保護，適應環境能力強，因此，在各行業的大型UPS供電系統，工頻機是較好的選擇。

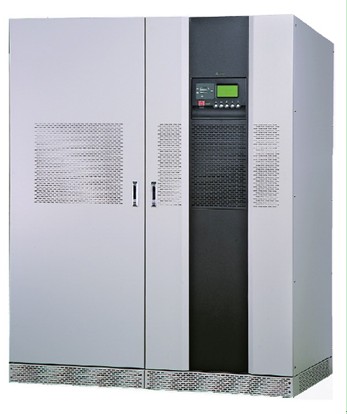

    本次UPS供電系統建設，總負載總?cè)萘?lt;300KVA，本次工程配置臺達NT320KVA的UPS 1臺構單機供電系統。本次工程要求斷電后UPS單機持續放電2小時，我公司工程師為本次工程制定了一整套合理的供電方案。

    具體方案如下：

    1.4、方案優勢描述

    由于此次是UPS單機供電系統，那么就要求UPS具有極高的安全性和可用性及易用性：

    1、高安全性

    臺達NT系列具備在線雙變換式UPS的一些突出優勢，可以對諸如雷擊、雜波、突線波以及頻率不穩等多種不良的電力狀況起到有效的過濾作用，由于其中的磁性元件特別采用了高安全性的H級絕緣材料，確保了NT系列UPS的安全性。NT系列具備的另一項安全保障是緊急停機功能（EPO）。在突發情況下，如發生火災或市電突然中斷時，臺達NT系列UPS可以實現現場甚至是遠程的緊急停機（EPO），最大限度地保護了用戶的服務器和其它貴重的網絡設備。按照國際標準的要求，這項功能是UPS必備的，而在目前的國內UPS市場上卻較為少見，臺達NT系列原封不動地保留了這項功能，不僅增加了NT系列在緊急狀況下的保險系數，更體現了臺達UPS對用戶高度負責的態度。

    2、高可用性

    NT系列繼承了臺達UPS輸入電壓范圍寬廣的傳統優勢，其輸入電壓可以在220V標準電壓的基礎上浮動20％，這在國內大型并聯UPS中是非常領先的。目前，國內大部分知名品牌的電壓浮動范圍大多維持在±15％左右，由于臺達UPS在其制造過程中采用了特殊耐壓材料，使之對輸入電源的適應能力明顯提高，在目前國內電力供應狀況還有待改善的狀況下，UPS對電壓較強的適應能力具有重要的現實意義。

    臺達NT系列UPS還秉承了臺達UPS整機效率高的一貫優勢，其整機效率達到了90％以上。一直以來，實現高整機效率都是電源制造技術中的難點之一，而目前國內市場的多數品牌的整機效率停留在75～88％之間。臺達UPS憑借長期積累的技術實力在整機效率上實現了突破，使之在正常運行下達到了90％以上，很大程度上提高了電能的利用率，使用戶得到了更多的實惠。

    3、高易用性

    臺達NT系列的另一重要特點是具備較為出色的易用性，其中的100％不平衡及電腦性負載是一項比較突出的技術。當三相輸出中某一相出現無負載的情況下，早先的UPS偵測到這種狀況后會認為出現異常采取應急措施，而在這項技術的作用下，UPS會自動識別出正常和異常兩種情況，不會出現錯誤診斷，使得用戶在使用時不必為適應UPS的特性而進行多余的操作，基本可以按照自己的使用需要隨意地操作UPS，在日益強調產品的易用性的當今IT市場，具備高易用性的產品為用戶免去了不必要的麻煩，因此受到用戶的普遍歡迎。

    臺達NT系列高易用性的另一體現是其較為完善的面板設定功能。NT系列不僅可以通過面板對輸出電壓、電池?cái)?shù)量以及報警點等多種參數進行設定，還可以通過干接點狀態指示接口實現UPS的智能自我診斷和異常狀態指示。目前市場上的一般品牌只能監控低電壓和系統故障等4種異常狀態，而臺達NT系列可以在20種狀態中由用戶任選6種進行監視，設置過程直接從面板完成，再通過全中文LED顯示器進行顯示，大大簡化了用戶的操作過程，降低了監控難度。

    1.5、電池配置（后備時間2小時）

    使用中達電通系列電池，后備時間為2小時。逆變器效率為0.93，逆變器終止電壓為304.5V,輸出負載的功率因數為0.8，選擇電池容量、并聯組數如下：

    UPS所需的直流功率為：

    Pdc =額定功率*功率因數/逆變器效率

    =320KVA *0.8/0.93=275.268KW

    每組電池的串連只數為：

    No = 逆變器終止電壓/電池終止電壓

    = 304.5V/10.5V=29節

    按照海福系列UPS要求，每組電池?cái)?shù)應為：29塊12V電池

    根據電池放電功率表，選擇DCF126-12/200（12V-200AH）電池，每個電池放電功率為949.2W（1.75V/cell,2小時），則需要的電池組數為：

    G = Pda/（單體功率 x 單體數No）

    =275.268KW/(949.2W x 29) ≈10組。

    單機放電2小時，ＵＰＳ應配置200AH電池10組，每組29顆，共290顆。

    二、施工方案

    2.1、設備擺放

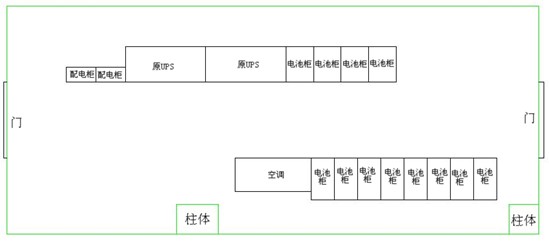

    大連廣電要新增一臺容量為320KVA UPS，安裝地點為地下一層配電室中，配電室原設備擺放圖，如下：

（大連廣電配電室原設備擺放）

    由于大連廣電要求其容量為320KVA的UPS后備時間為2小時，經計算，需要290只12V200AH電池，因空間有限，需要對其配電室進行整體規劃，如下：

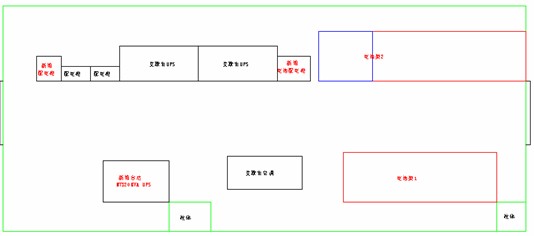

（大連廣電改造后設備擺放）

    將原有12個電池柜拆掉，舊電池與新增電池一并安裝至兩個電池架中。

    2.1、新增配電柜

    三、總結

    隨著時代的進步，人們對數據中心電源系統的要求不斷發生變化。無論趨勢如何變化，供電系統的安全可靠仍是最重要的，本文介紹的工頻UPS在廣電機房應用案例，滿足了現代廣電機房對UPS系統的各項具體要求。<
