具55V瞬態保護和集成LDO的降壓型 DC/DC 轉換器

    日前，凌力爾特公司推出 LT3645，該器件包含一個 500mA (IOUT)、36V 降壓型開關穩壓器和一個集成的 LDO，LT3645 采用 3mm x 3mm QFN 或 MSOP-12E 封裝。LT3645 在 3.6V 至 36V 的 VIN 范圍內工作，具 55V 瞬態保護，從而非常適用于汽車應用中所見的負載突降和冷車發動情況。其 0.75A 的內部開關可在電壓低至 0.8V 時提供高達 500mA 的連續輸出電流。LT3645 采用 750kHz 恒定開關頻率，以最大限度降低噪聲，同時優化效率。除了主開關通道，集成的 LDO 可用來提供額外的低噪聲輸出，在電壓低至 0.8V 時提供高達 200mA 的連續電流。就微處理器內核電壓等應用而言，用主開關輸出給 LDO 供電可實現高效率和低噪聲。憑借其 3mm x 3mm QFN-16 (或耐熱增強型 MSOP-12E) 封裝和高開關頻率 (這允許使用小型外部電容器和電感器)，LT3645 可提供一個緊湊和高熱效率的雙輸出解決方案。

    LT3645 的主開關是一個高效率的 750mA、450mVCESAT 開關，該器件在單個芯片內集成了必要的振蕩器、控制、邏輯電路和 LDO。由于采用了特殊的設計方法，該器件可在寬輸入電壓范圍內實現了高效率，而其電流模式拓?fù)淇蓪?shí)現快速瞬態響應和卓越的環路穩定性。電流限制的 DA 引腳提供額外的保護以改進總體穩定性。線性穩壓器靠 VCC2 引腳工作，該引腳電壓范圍為 1.2V 至 16V，壓差僅為 310mV。LT3645 的其他特點包括電源良好標記、軟啟動和過熱停機。

    LT3645EUD 采用 3mm x 3mm 16 引線 QFN 封裝，價格為 2.25 美元。LT3645EMSE 采用 12 引線耐熱增強型 MSOP 封裝，價格為 2.35 美元。工業級版本 LT3645IUD 和 LT3645IMSE 經過測試，保證工作在 -40°C 至 125°C 的工作節溫范圍，價格分別為 2.48 美元和 2.59 美元。而 LT3645HMSE 經過測試及保證工作在 -40°C 至 150°C 的工作節溫范圍，價格為 2.84 美元。以上均為千片批購價的每片價格，而且所有版本都有現貨供應。

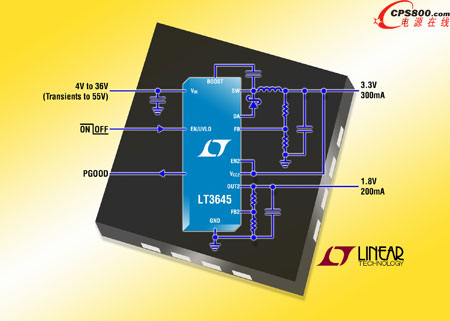

    照片說明：具集成 LDO 的 36V、500mA (IOUT) 降壓型 DC/DC 轉換器

    性能概要：LT3645

    ·         寬輸入范圍：在 3.6V 至 36V 的輸入電壓范圍內工作，過壓閉鎖可保護電路通過 55V 瞬態

    ·         開關穩壓器的輸出電流為 500mA

    ·         恒定開關頻率：750kHz

    ·         200mA 低壓差線性穩壓器，輸入為 1.2V 至 16V，輸出為 0.8V 至 8V

    ·         VCC2 至 OUT2 的壓差為 310mV

    ·         精確的欠壓閉鎖

    ·         抗短路能力高

    ·         內部軟啟動

    ·         停機電流 <2μA

    ·         小型耐熱增強型 16 引線 (3mm x 3mm) QFN 和 12 引線 MSE 封裝■
