——UPS產品開發處   張磊

    項目背景：

    前端機房是廣播電視系統的心臟，是各路電視信號的處理、分配傳輸?shù)募�散地。撫順前端機房現向網絡用戶傳送廣播電視節目，24小時不間斷播出，機房供電質量的優劣直接影響著系統的安全運行和對用戶的服務質量，前端機房要有穩定而不間斷的電源才能保證安全優質播出。所以保證前端機房的供電不間斷是十分重要的。

    項目需求：

    由于撫順廣電業務持續增漲再加上世界杯的來臨，為了保障前端機房的正常運行，給用戶提供更流暢的數據傳輸，使廣大球迷能夠更好的觀看世界杯，從而提高收視率。針對這種情況，撫順廣電決定投入一定的經費，購置UPS不間斷電源用于前端播出機房，保證優質、安全、不間斷播出。期間，由于新增20KVA負載設備，考慮以后負載擴容及給UPS留有一定的余量，最后決定采購一臺60KVA的UPS 并后備時間1小時，由于安裝在7樓，因而必須要考慮慮承重問題。

    項目方案：

方案示意圖

    方案配置清單：

    方案產品特點：

    1、真正的綠色UPS

    臺達海福HIFT系列UPS基于DSP技術，采用IGBT整流，輸入功率因數≥0.99、輸入電流總諧波≤3%，整機效率≥94%，具有很好的整機性能。有效提高設備能耗以及對電網的干擾，是真正意義上的綠色UPS。

    （HIFT效率圖）

    負載在15%時，整機效率超過90%

    負載在27%時，整機效率達到94%

    2、機房承重

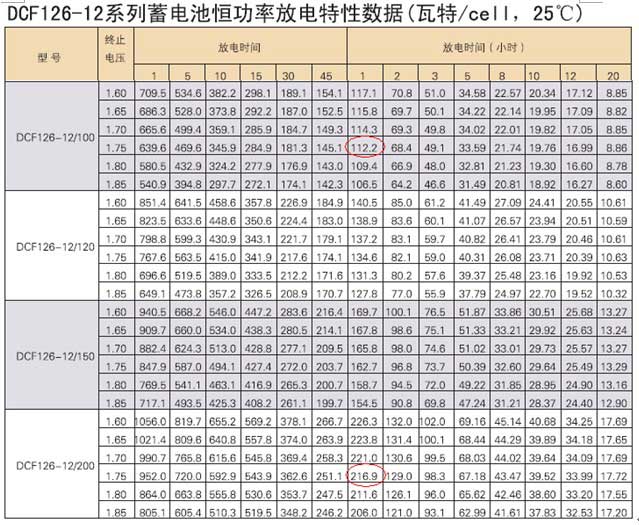

    此次主要考慮電池組的承重問題。根據用戶要求，后備時間為1小時，首先計算電池容量及組數。電池容量計算采用恒功率法，計算結果表明應采用40只12V/200AH電池，但12V/200AH電池66.5Kg/顆；40只電池共2660Kg,由于DBC20B電池柜的尺寸為寬1070 mm*深 888 mm*高 1400mm，單套面積為0.95m2重量為113Kg，兩套電池柜為一組，面積為1.9 m2，承重為1519Kg/ m2，遠遠高于用戶的地面承重900Kg/ m2。

    由此，中達電通專家建議用戶采用2組40只 12V/100AH電池方案代替1組40只12V/200AH電池方案。12V/100AH電池33Kg/顆；80只電池共2640Kg，安裝在4套DBC20B電池柜中，單套面積為0.95m2，兩套電池柜為一組共兩組，面積為3.8m2，承重為814Kg/ m2，符合用戶地面承重能力。

    3、HIFT UPS在方案中特點

    HIFT高智能容錯UPS采用模塊化架構設計，以20KVA為一個功率模塊，單機可達120KVA(6模塊)，最多并聯4臺，即480KVA。此用戶采購60KVA UPS,臺達HIFT UPS以一臺120KVA機架和3只20KVA功率模塊組成。當用戶負載20KVA時，臺達HIFT UPS自身實現1+2個模塊冗余供電方式；也就是說這時的系統冗余度是2,大大提高的用戶供電系統的可靠性和可用性。

    當用戶負載達到40KVA,這時臺達HIFT UPS自身實現2+1個模塊冗余供電方式；也就是說這時的系統冗余度是1。當當用戶負載達到50KVA,這時臺達HIFT UPS自身實現3+0個模塊冗余供電方式；也就是說這時的系統冗余度是0，與傳統UPS單機無差別。

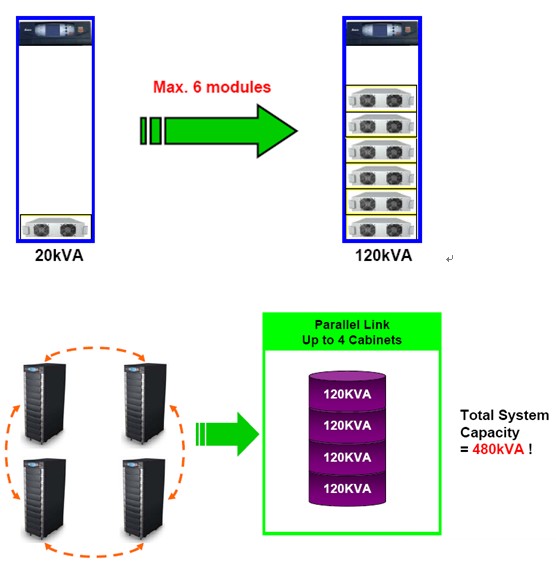

    此外，HIFT（海福）UPS因采用模塊化結構，可以在20kVA到480kVA的寬廣范圍內，以20kVA為單位來隨時隨需在線擴容，客戶不再需要僅是為未來的可能性而提前投入大筆費用。

    （見下圖）

    HIFT（海福）UPS的這種靈活性，即允許配置容量最貼近實際需求容量的能力，不僅降低了UPS的初始購置成本，更減少了配套設備（如空調）的配置與能耗支出，有效防止了基礎設施超前超大規模設計導致的不必要開支。

    項目總結：

    隨著時代的進步，人們對數據中心電源系統的要求不斷發生變化。總的趨勢是：安全可靠仍是最重要的；擴容方便、配置靈活的中小型系統將逐步取代一步到位的復雜的大系統；環保高效的高頻UPS將逐步取代笨重龐大的工頻UPS。本文介紹的模塊化UPS在廣電機房應用案例，滿足了現代廣電機房對UPS系統的各項具體要求�！�
