6GHz匹配雙通道RMS檢測器 實現準確的VSWR測量

    凌力爾特公司 (Linear Technology Corporation) 推出 40MHz 至 6GHz 雙通道、匹配 RMS 功率檢測器LTC5583，該器件在 2.14GHz 時提供超過 55dB 的隔離。在 RF 功率放大器 (PA) 應用中，LTC5583 為準確測量正向功率、反向功率和電壓駐波比 (VSWR) 提供了一個簡單的解決方案。該器件由一對 60dB 動態范圍的RMS檢測器組成，這些檢測器匹配至 1.25dB。這提供了高波峰因數信號的準確 RF 功率測量，例如：那些在LTE、WiMAX、W-CDMA、TD-SCDMA 和 CDMA2000 3G 或 4G 基站、以及其他運用復雜調制波形的高性能無線電通信設備中使用的信號。每個通道都可準確檢測小至 -58dBm 到 2dBm 的信號，其對數線性響應具有好于 ±0.5dB 的典型線性度，涵蓋所有蜂窩頻段。在較高頻率下，該器件能夠提供 47dB 的有效動態范圍 (在高達6GHz 頻率條件下)。LTC5583 的獨特之處在于每個檢波器可同時跟蹤調制輸入波形的包絡，因而提供了峰值和平均信號功率的片內測量能力。

    當以差分方式驅動時，LTC5583 在 2.14GHz 時具 55dB 最佳通道至通道隔離。與其他檢測器不同，LTC5583 可就高達 2.14GHz 的 RF 輸入頻率以單端方式運行，從而無需平衡-不平衡轉換器。這種配置無需以犧牲動態范圍為代價就可極大地降低成本，并提供好于 40dB 的隔離。一個集成的放大器測量?jī)蓚�(gè)檢波器輸出之差。對于那些由一個 RF 輸入測量正向功率而另一個 RF 輸入測量反射功率的應用，兩個信號之差的輸出可提供實時 VSWR 結果。兩個匹配的檢測器在諸如監視和控制 RF 放大器增益級等應用中也很有用。LTC5583 的匹配和隔離性能最大限度地降低了校準要求，所以簡化了設計并降低了成本。

    這些檢測器展現了卓越的溫度性能。每個檢測器在 53dB 動態范圍和規定的 -40°C 至 85°C 工作溫度內都保持 ±1dB 的準確度。這使 LTC5583 能用在要求苛刻的環境中，如部署在蜂窩基站上的遠程射頻單元 (RRU) 或室外單元 (ODU)。此外，該器件還具有用于實施一階和二階溫度補償?shù)钠瑑?nèi)電路，這些電路實現了旨在改善溫度性能的簡易型校準。

    LTC5583 以單 3.3V 電源工作，總電流消耗為 80.5mA。這 266mW 功率比其他可用解決方案的功率低25%該器件有一個使能引腳，允許該芯片斷電。在停機模式時，該器件消耗 10uA 最大電流。LTC5583 采用 4mm x 4mm 24 引腳 QFN 封裝。LTC5583 有現貨供應，千片批購價為每片 9.50 美元。

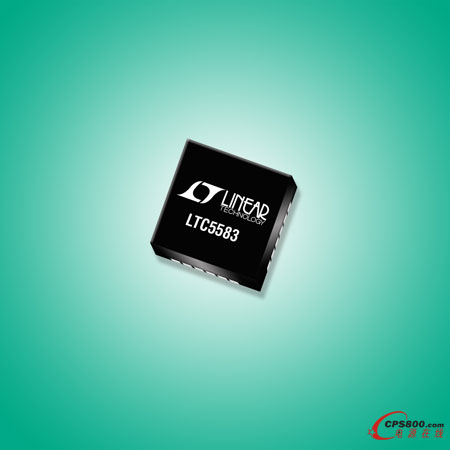

    照片說明： 40MHz 至 6GHz 雙通道 RMS 檢測器測量 VSWR

    性能概要：LTC5583

    ·     工作頻率范圍                               40MHz 至 6GHz

    ·     兩個信號之差的輸出用于 VSWR 或功率增益測量

    ·     通道至通道匹配                                  <1.25dB

    ·     通道至通道隔離                                  >55dB

    ·     對數線性動態范圍 (已調信號)

    o      在 880MHz                             61dB

    o      在 2.14GHz                      60dB

    o      在 5.8GHz                       49dB

    ·     準確的 RF 測量范圍                                  -58dBm 至 2dBm

    ·     在整個溫度范圍 (-40°C 至 +85°C) 內的準確度    ±1dB

    ·     從 700MHz 至 2.7GHz 具平坦檢測器響應

    ·     單端 RF 輸入 (400MHz 至 2.2GHz)                        無外部變壓器■
