隔離型單片反激式穩壓器 可簡化設計并無需采用光耦合器

    凌力爾特公司 (Linear Technology Corporation) 推出隔離的單片反激式開關穩壓器 LT3575，該器件極大地簡化了隔離式 DC/DC 轉換器的設計。因?yàn)檩敵鲭妷菏菑闹鞫朔醇ば盘栔袡z測到的，所以無需光隔離器、第三繞組或信號變壓器來實現反饋。LT3575 在 3V 至 40V 的輸入電壓范圍內工作，具有 2.5A 電源開關并提供高達 14W 的輸出功率，從而非常適用于多種工業、醫療、電信、數據通信和汽車應用。

    LT3575 以邊界模式工作，這是一種可變頻率電流模式控制的開關方法，一般在整個電壓、負載和溫度范圍內產生 ±5% 的穩定度。與功能相同的連續傳導模式設計相比，邊界模式還允許使用更小的變壓器。輸出電壓非常容易用兩個外部電阻器和變壓器匝數比設定。在數據表中可找到幾種現成有售的變壓器可用于許多應用。高度集成和使用邊界模式工作可為傳統上難以解決的隔離式供電問題得到了簡潔的應用解決方案。

    其它特點包括一個用于 IC 電源的內置低壓差穩壓器、可編程軟啟動、欠壓閉鎖、可調電流限制和輸出電壓溫度補償。

    LT3575 采用小型耐熱增強型 TSSOP-16 封裝，具 -40°C 至 125°C 的擴展和工業工作結溫范圍。千片批購價為每片 3.50 美元。

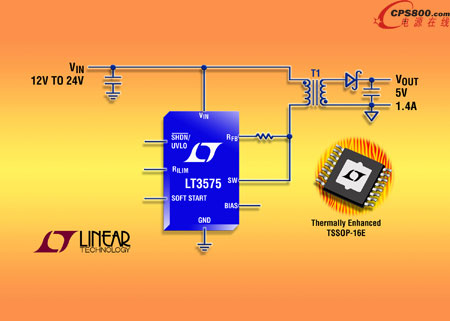

    照片說明： 隔離型單片反激式轉換器

    性能概要：LT3575

    ·     VIN 范圍為 3V 至 50V

    ·     內置 2.5A、60V 的集成電源開關

    ·     無需變壓器、第三繞組或光隔離器來實現反饋

    ·     電流模式控制

    ·     邊界模式工作

    ·     用兩個外部電阻器設定 VOUT

    ·     可采用現成有售的變壓器

    ·     可編程軟啟動

    ·     可編程欠壓閉鎖

    ·     輸出電壓溫度補償

    ·     可調電流限制■
