IMVP-6/6+/6.5 單相 DC/DC 控制器

    日前，凌力爾特公司 (Linear Technology Corporation) 推出單相同步降壓型 DC/DC 控制器LTC3816，該器件支持Intel® IMVP-6®、IMVP-6+® 和 IMVP-6.5® 協議。Intel 移動電壓定位(Intel Mobile  Voltage  Positioning ─ IMVP) 是一種智能電壓調節技術，可有效地降低給定輸出誤差預算所需的輸出電容量。該芯片對所有 IMVP-6/6+/6.5 需求提供內置支持，包括 7 位 VID 代碼、啟動至預置的啟動電壓 (VBOOT)、差分遠端輸出電壓采樣、可編程有源電壓定位 (AVP)、輸出電流報告 (IMON、IMVP-6.5) 以及在較深睡眠狀態時優化功率以延長電池運行時間。

    LTC3816 內置了一個并行輸入、7 位數模轉換器 (DAC)，該轉換器動態地將其輸出調節至 Intel CPU 內核電源電壓 (從 0V 至 1.500V，12.5mV 步進)，并且在整個溫度范圍內實現了 ±0.75% VOUT 準確度。該器件的工作輸入電壓范圍為 4.5V 至 36V，具有強大的內置 N 溝道 MOSFET 柵極驅動器，并能控制高達 25A 的輸出電流。其前沿調制架構使得能夠從一個高輸入電壓來調節一個非常低的輸出電壓，而且仍然在高頻條件下運作 (高達 550kHz 的可鎖相開關頻率)。一個單位增益差分放大器在 CPU 上提供了遠端電壓采樣，從而消除了由于 PCB 金屬印制線兩端的寄生 IR 電壓降所引起的誤差。

    電流檢測可以用溫度補償無損耗電感器 DCR 網絡或用分立的檢測電阻器實現。如果采用 DCR 檢測，那么一個 NTC 熱敏電阻網絡將補償由電感器 DCR 溫度系數引起的增益和時間常數變化。

    LTC3816 能以脈沖跳躍或強制連續模式工作。脈沖跳躍提供最高的輕負載效率，而強制連續工作在輕負載時具更快的瞬態響應。AVP 在階躍負載時最大限度地降低峰至峰值輸出電壓瞬態。

    LTC3816 采用耐熱增強型 38 引線 SSOP封裝或 38 引線 5mm x 7mm QFN 封裝，在 -40°C 至 125°C 的工作結溫范圍內運作。千片批購價為每片 3.25 美元。兩種版本都有現貨供應。

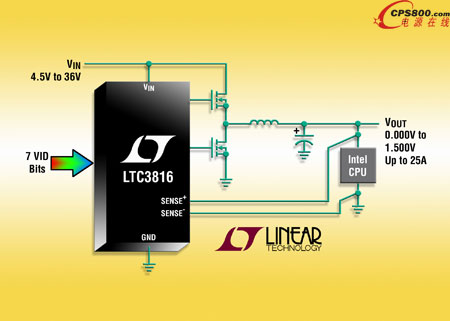

    照片說明： 單相 IMVP-6/6.5 DC/DC 控制

    性能概要：LTC3816

    ·     符合 Intel IMVP-6、IMVP-6+ 和 IMVP-6.5 要求

    ·     VOUT 的 7 位 VID DAC 控制：0V 至 1.500V (12.5mV 步進)

    ·     在整個溫度范圍內實現了 ±0.75% VOUT 準確度

    ·     寬 VIN 范圍：4.5V 至 36V

    ·     電壓前饋補償

    ·     預設 VBOOT 輸出電壓 (在啟動時)

    ·     可編程有源電壓定位

    ·     輕負載條件下實現了功率優化

    ·     CLKEN#、VRTT# 和 PWRGD 漏極開路輸出

    ·     強大的內置 N 溝道 MOSFET 柵極驅動器

    ·     內部 5V LDO 和輔助 5V 電源操作 (EXTVCC)

    ·     RSENSE 或溫度補償 DCR 電流檢測

    ·     可選的脈沖跳躍或強制連續操作

    ·     用于遠端輸出電壓采樣的真正差分放大器

    ·     可編程的緩慢轉換速率較深睡眠狀態退出

    ·     可編程軟起動時間

    ·     可鎖相固定頻率操作 (從 150kHz 至 550kHz)

    ·     非常低的最小接通時間 (<35ns)■
