反激式控制器在 -55ºC 至 150ºC 的結溫范圍內工作

    凌力爾特公司 (Linear Technology Corporation) 推出電流模式反激式控制器 LTC3803/-3/-5 的高可靠性軍用溫度 (MP) 級版本，這些器件采用纖巧 6 引腳 ThinSOTTM 封裝。這些器件規定在 -55°C 至 150°C 的結溫范圍內工作，并在這結溫范圍內經過 100% 生產測試�；�于 LTC3803/-3/-5 電源的輸入和輸出電壓范圍僅由外部組件限制，從而可實現工業、電信、軍事和汽車環境中常見的寬輸入電壓和高輸入電壓應用。

    恒定的 200kHz 或 300kHz 工作頻率保持至非常輕的負載，因此在寬負載電流范圍內最大限度地減少了低頻噪聲的產生。集成的軟啟動功能降低浪涌電流和輸出電壓過沖。100mV 電流檢測門限允許用小型電流檢測電阻器以保持高效率。基于 LTC3803/-3/-5 的電源不需要任何最小輸出負載就可實現穩定工作。內部并聯穩壓器允許 LTC3803/-3/-5 通過一個串聯電阻器簡單地從一個高輸入電壓供電。在這不可行的寬 Vin 范圍應用中，LTC3803 和 LTC3803-3 提供寬遲滯欠壓閉鎖，這種閉鎖方式允許采用效率提高的微功率啟動和自舉偏置方法。

    不同于 LTC3803，LTC3803-3 具有更高的 300kHz 工作頻率，而 LTC3803-5 具有較低的 5V 接通電壓。所有器件都有現貨供應。LTC3803/-3/-5MP 的千片批購價為每片 3.95 美元。

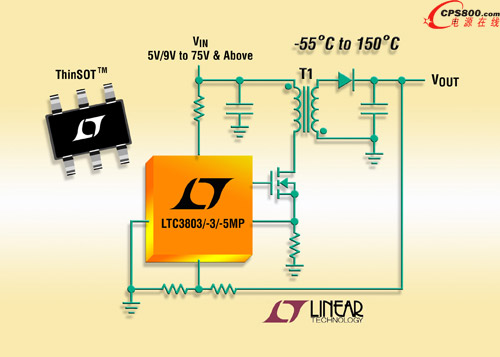

    照片說明：工作溫度為 -55°C 至 150°C 的反激式控制器

    性能概要：LTC3803/-3/-5MP

    · 應用輸入電壓范圍：5V/9V 至 75V 及更高

    · -55°C 至 150°C 的工作結溫范圍

    · 非常適用于寬輸入電壓范圍的隔離式電源

    · VIN 和 VOUT 僅由外部組件限制

    · 200kHz 或 300kHz 的固定工作頻率

    · 僅為 40uA 的啟動電流

    · 240uA 的低靜態電流

    · 可調斜率補償

    · 內部軟啟動

    · 電流模式控制

    · 纖巧 6 引腳 ThinSOT 封裝■
