凌力爾特推出雙輸出、低噪聲、低壓差電壓線性穩壓器LT3032

    日前，凌力爾特公司 (Linear Technology Corporation) 推出雙輸出、低噪聲、正/負低壓差電壓線性穩壓器 LT3032。在滿負載時，該器件以 300mV 壓差電壓在每個通道上提供高達 ±150mA 的連續輸出電流。LT3032 具有 ±2.3V 至 ±20V 的寬輸入電壓范圍，提供從 ±1.22V 到 ±20V 的可調輸出電壓。在 10Hz 至 100kHz 的寬帶寬范圍內，就正輸出軌而言，單個電容器以僅為 20uVRMS 的超低噪聲運行，而對于負輸出軌，則僅為 30uVRMS。在整個電壓、負載和溫度范圍內，LT3032 的輸出電壓容限是高度準確的，范圍為 ±3%。該器件的寬輸入和輸出電壓范圍、快速瞬態響應以及每通道 30uA (運行時) 和停機時 <3uA (總電流) 的低靜態電流使其非常適用于需要最佳運行時間的便攜式電池供電系統，以及適用于雙極型運算放大器/儀器電源和低噪聲電源應用。

    LT3032 用非常小和低成本的陶瓷輸出電容器運行，從而優化了穩定性和瞬態響應。它僅用 2.2uF 的輸出電容器就可穩定。這些纖巧的外部電容器無需增加串聯電阻 (ESR) 就可使用，而串聯電阻在使用其它很多穩壓器時是很常見的。LT3032 的內部保護電路包括輸出反向保護、電流限制和熱限制。

    LT3032EDC 和 LT3032IDC 采用 14 引線 4mm x 3mm DFN 封裝，從而提供了緊湊的占板面積。E 和I 級版本有現貨供應，工作結溫為 -40°C 至 +125°C。以 1,000 片為單位批量購買，每片價格分別為 2.20 美元和 2.55 美元。

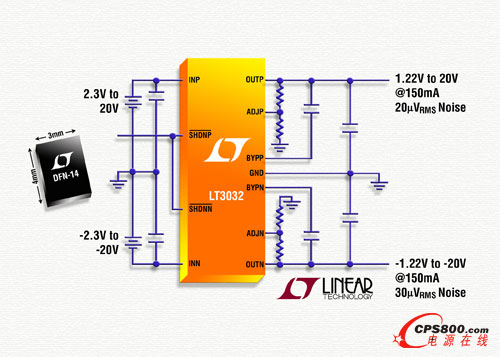

    照片說明：±20VIN、±150mA 雙輸出正/負超低噪聲 LDO

    性能概要：LT3032

    · 輸出電流：±150mA

    · 低噪聲：正輸出軌為 20uVRMS，負輸出軌為 30uVRMS (10Hz 至 100kHz)

    · 低壓差電壓：300mV

    · 低靜態電流：每通道為 30uA

    · 寬輸入電壓范圍：±2.3V 至 ±20V

    · 可調輸出電壓：±1.22V 至 ±20V

    · 輸出容限：在整個負載、電壓和溫度范圍內為 ±3%

    · 用 2.2uF 陶瓷電容器可穩定

    · 低停機電流：<3uA 總電流 (典型值)

    · 輸出反向保護

    · 熱限制和電流限制

    · 扁平 4mm x 3mm DFN-14 封裝■
