為了得到高達20kHz的開關頻率，賽米控在SKiM®功率模塊中集成了三電平逆變器結構。SKiM® IGBT產品組合為光伏和UPS市場上提供了最優的效率。相對于標準兩電平解決方案減少的損耗，用于三電平逆變器的SKiM®在15kHz頻率范圍內可減少高達10％的損耗。

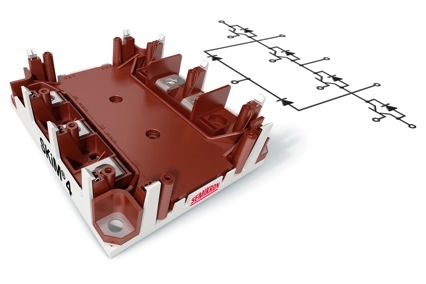

圖片：SKiM®，為三電平光伏和UPS逆變器優化的隔離式功率模塊
SKiM®功率模塊集成了最新的IGBT和二極管。600/650V IGBT3和1200V IGBT4具有低開關和導通損耗，可最大限度地提高應用的轉換效率。使用三電平解決方案的主要優點在于其輸出波形接近正弦波，諧波分量少，輸出濾波器的尺寸減小了（這意味著可降低成本和減小外形尺寸）。相比兩電平解決方案，總損耗得以最小化。SKiM的功率范圍為50kW-250kW額定逆變器功率。
三電平逆變器解決方案提供的效率最高可達99％。得益于三電平方案降低了損耗且導熱率高，散熱器的尺寸也減小了。同時，得益于諧波分量減少、良好的輸出波形和EMI干擾小，輸出濾波器的尺寸得以縮小。采用三電平逆變器可實現成本低、重量輕、尺寸小且轉換效率最高的設計。
模塊的內部設計保證了不同整流路徑的雜散電感低。這對于三電平逆變器來說非常重要，因?yàn)楦鶕?jù)調制方式有不同的整流路徑。最壞的情況下，模塊內的開關路徑內有低于20nH的雜散電感。使得對于更小的開關電流具有更高的直流環節電壓，這意味著損耗減少了。
SKiM®是基于壓接技術的隔離式無基板功率模塊，可實現熱阻最小、無機械應力的設計，用于大功率和要求溫度循環能力強的應用。SKiM的高度只有17mm，是一款緊湊的隔離式功率模塊，支持緊湊型的光伏和UPS逆變器設計。
目前該產品的額定電流為200A/600V至600A/600V額定IGBT芯片電流，1200V為200/300A�！�
