固緯電子Good Will Instrument正式發表全新GDS-3000系列數字示波器，此系列提供功能強大的波形偵測工具，可簡化日趨復雜的開關電源電路設計與混合信號設計的偵錯。功能包括5GSa/s高速實時采樣率，VPO波形技術(Visual Persistence Oscilloscope) 、分割窗口工具、開關電源功率測試、串行數據總線自動譯碼…多項標準化測試系統，GDS3000系列的頻寬可達350MHz，與現有的GDS2000、GDS1000和GDS1000A示波器系列機型為工程師構成功能齊全價格經濟的示波器產品線。

    5GSa /S 采樣速率和VPO技術

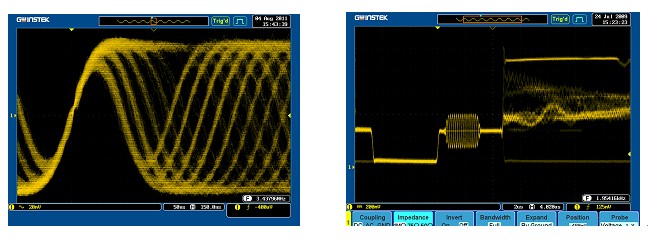

    GDS - 3000系列采用VPO(Visual Persistence Oscilloscope）信號處理技術以高速波型更新率以及多層次余暉顯示來提高波型顯示能力的效能。GDS - 3000系列的設計采用了高速FPGA并列處理模式，取代了傳統的微處理器架構，大大地提高數據處理速度及波形的獲取速率，VPO技術使GDS - 3000系列能對于測試信號所發生的頻率度能以類似模擬示波器的多層次余輝來表示。由于ＶＰＯ技術示波器對于所顯示的信號皆包含振幅，時間和信號強度之3維波形數據來顯示每個波點，相較于一般傳統的數字儲存示波器，GDS-3000提供了更多的有用的信息于畫面上。高速波形擷取技術，可以對快速的事件如視頻，抖動，噪聲和矮波信號作更精確的分析。

    獨特的分割視窗功能

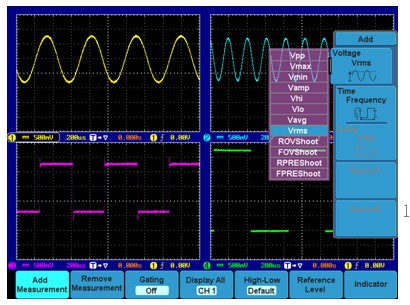

    獨特的分割畫面功能能讓GDS- 3000系列以最多同時測試四個輸入信道的信號并且每個信號都能獨立的調整運作于顯示器上。在分割畫面模式下每一個窗口都提供獨立的水平掃描時基，垂直靈敏度以及觸發選項，并可以分別的顯示輸入信號于窗口畫面上，就相當于四臺獨立的示波器*，此功能非常適用于多點同步測試或當需要看到每個信號細節及特點的應用。 8英寸800 * 600 LED背光大尺寸高分辨率顯示器，提供分割畫面模式下一個舒適的觀測環境來查看細節復雜的信號。

    * 僅四通道機種提供

    水平時基和垂直靈敏度自動范圍切換設定

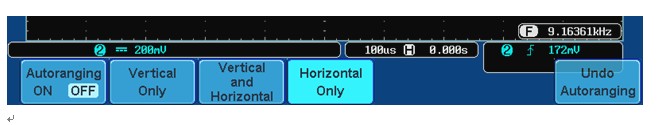

    自動范圍切換功能，GDS-3000能依據當時所輸入的信號自動判斷并進行水平掃描時基和/或垂直靈敏度的刻度范圍的調整。此功能讓工程師方便地對所輸入的連續信號頻率和振幅變化進行追蹤，讓信號波形始終以最適當?shù)目潭蕊@示于畫面上。 特別是當需要重復性的探索試驗電路上不同的頻率和振幅時，自動范圍切換設定絕對會是測試工程師最愛的功能之一。

    雙顯示窗口放大功能

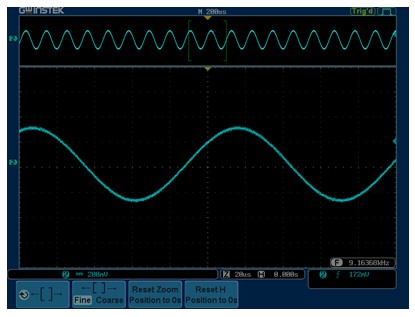

    The GDS - 3000系列窗口放大功能提供在同一時間下能以雙顯示模式同時顯示主要波形和放大波型二部份。 在“窗口放大”模式中，工程師可使用光標任意決定對于主要的波形其需要放大的寬度和位置，放大窗口中會把光標已圈選的范圍進行擴展放大，藉以提供工程師詳細的波型細節�！按翱诜糯蟆蹦Ｊ疆斨衅涔鈽嗽O(shè)定提供粗/微調功能，可以幫助工程師快速且精準的移動縮放窗口中任何預期的位置。

    串行總線分析軟件 (選購)

    由于串行總線技術已被廣泛用于嵌入式應用當中，快速正確的觸發分析串流數據，并控制信號和相關的脈沖波形串行通信對工程師來說都是一項艱難的挑戰。

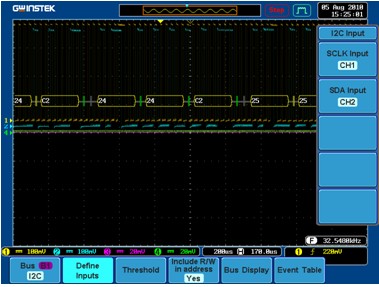

    GDS-3000系列串行總線分析軟件，提供完整的分析工具可以對常用的I2C, SPI以及UART串行總線進行觸發和譯碼工作。無需花費時間去深入研究串行總線的所有細節，工程師只需要輕松于GDS-3000上設定觸發條件就可以立即自動譯碼并獲取數據。

    *僅4信道機種提供此選購功能

    電源功率分析軟件（選購）

    電源功率分析軟件包含四組測試項目，包括電源質量分析，諧波分析測試，漣波測試和浪涌電流測試。電源質量分析功能可測試電壓，電流，頻率，功率和其它質量相關參數以提升電源效率。諧波分析功能可以對電源波形畸變諧波，電源設計質量進行檢查評價，此功能符合IEC 61000-3-2標準。漣波分析功能是用來評估直流電源的漣波和噪聲，對其直流電源質量進行評價。浪涌電流測量功能則是用來測量輸入端瞬間浪涌電流進行評價。

    可擴充的應用軟件

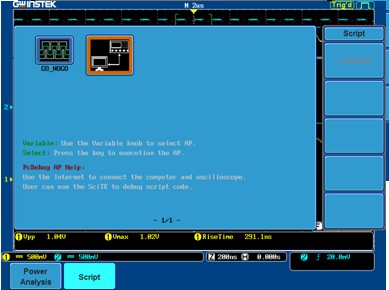

    GDS - 3000系列允許使用者于未來隨時安裝額外的應用軟件于機器上。這提供了一個更開放的環境來滿足工程師對于測試功能的需要，靈活的軟件擴展平臺，讓工程師與GDS-3000始終保持在最佳的測試狀態。

    多樣化的連接接口

    兩個高速的USB 2.0高速主機端口位分別位于前面板和背面板，用于輕松的接收或是儲存測試數據。在后方面板，也提供一個USB 2.0高速裝置端口，可用于遠程控制或是提供PictBridge兼容的打印機打印工作。RS-232和網絡接口提供了系統溝通及自動測試設備（ATE）的應用。視頻輸出則允許傳輸示波器的屏幕圖像至外接的投影機或顯示器進行遠程監控與大屏幕討論/觀察。 對于GPIB的控制應用則可以選配GPIB-USB轉接器(GUG-001)輕松加以實現。

    高科技數字式波器平臺

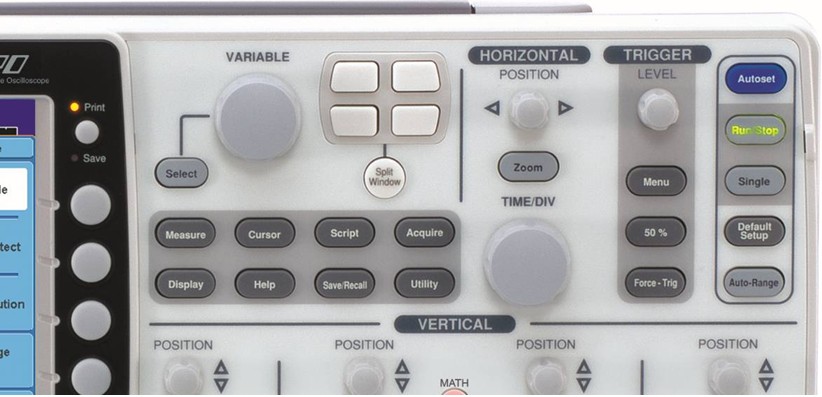

    GDS - 3000系列是一個全新的測試平臺，全系列最高提供350MHz的頻寬，4個模擬輸入通道，5GSa / s采樣率和VPO波形顯示技術。4分割畫面功能可以達到同時獨立觸發測試多信號的要求，可運用于測試研究和制造領域，選配的功率分析軟件和串行總線分析軟件，可以更方便工程師加速測試和制造相關產品的發展速度。三個差動探棒測試配件，GDP-025，GDP-050和GDP- 100，和兩個全新的電流探棒，GCP - 530及GCP- 1030，是伴隨GDS - 3000系列為工業、市場服務和教育部門提供解決整體測試方案需求的利器。GDS-3000高科技的數字測試平臺其面面俱到的功能以及固緯電子所提供的TCO顧客價值讓GDS - 3000系列不僅僅用于專業測試市場，更可廣泛于一般用途進行測試與應用�！�
