凌力爾特公司推出三通道電源監視器 LTC2911

    日前，凌力爾特公司 (Linear Technology Corporation) 推出三通道電源監視器 LTC2911，該器件面向低至 0.5V 的低壓系統，具有電源故障報警功能。在某些應用中，主輸入電源的監視與中間總線電壓的監視同等重要，其目的在于為主機提供電源故障的預警和信號關斷程序。除了三個電壓輸入之外，LTC2911 還提供了一個用于支持此項功能的電源故障輸入和輸出，在整個工作溫度范圍內的門限準確度達 1.5%。

    LTC2911 適合于種類繁多的應用，包括網絡服務器、臺式或筆記本電腦、以及汽車或工業電子設備。第一個通道監視 3.3V，第二個通道監視 1.2V 至 5V 的預置值，第三個通道可調節至 0.5V。這種通用性使得 LTC2911 可以方便地應用于具有不同電源電壓的相似設計之中。干擾濾波的處理是通過盡量減少誤觸發而確�？煽康膹�(fù)位操作。復位超時周期可在內部選擇 (200ms) 以最大限度地減少組件數目，也可以在外部進行調節。另外，同一個復位定時器引腳還可用于鎖存復位引腳狀態并取代復位操作，這在裕度調節應用中是很有用 (這應用常常需要在有可能導致系統復位的電源電壓條件下測試系統)。

    LTC2911 可提供多種電壓選項，這取決于需要監視哪三個電壓。商業和工業版本提供不同的工作溫度范圍，分別為 0°C 至 70°C 和 -40°C 至 85°C。LTC2911 已開始供貨，采用 8 引線 TSOT-23 和 3mm x 3mm DFN 封裝。千片批購價為每片 1.52 美元。

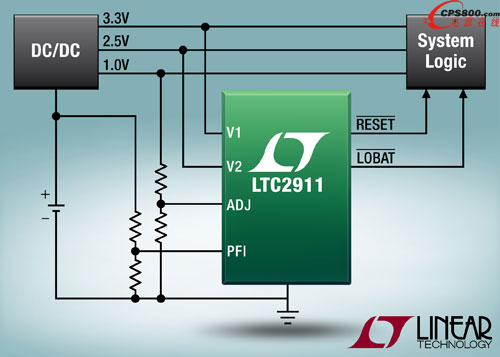

    照片說明： 具電源故障檢測功能的緊湊型三通道電源監視

    性能概要：LTC2911

    ·         超低電壓復位：保證 VCC = 0.5V

    ·         同時監視三通道輸入：

    o        3.3V、5V、可調 (LTC2911-1)

    o        3.3V、2.5V、可調 (LTC2911-2)

    o        3.3V、1.8V、可調 (LTC2911-3)

    o        3.3V、1.2V、可調 (LTC2911-4)

    o        3.3V、ADJ、可調 (LTC2911-5)

    ·         ±1.5% 門限準確度

    ·         電源故障監視器

    ·         復位狀態可鎖存以實現裕度控制

    ·         低電源電流：典型值為 30uA

    ·         抗輸入干擾

    ·         可調復位超時周期

    ·         可選擇的內部超時節省了組件數目

    ·         漏極開路 /RST、/PFO 輸出

    ·         節省空間的 8 引線 TSOT-23 和 3mm x 2mm DFN 封裝■
