近期的電源人氣王當屬航嘉X7，自7月30日X7正式全球發布以來，吸引了廣大玩家和業內人士的關注，以如此有競爭力的價格來做出一款80PLUS銀牌電源，航嘉是如何做到的？為了解答大家的問題，讓廣大玩家對X7有更深入的了解，近日航嘉工程師與眾網友在線上進行了互動問答。

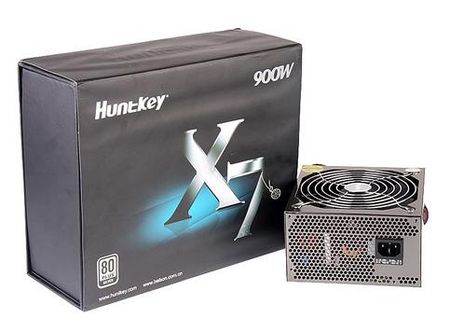

話題的主角：航嘉X7 900W電源

    X7應用了交錯式PFC，移相全橋，同步整流三大核心技術，保證了電源具備較高的轉換效率。

交錯式PFC

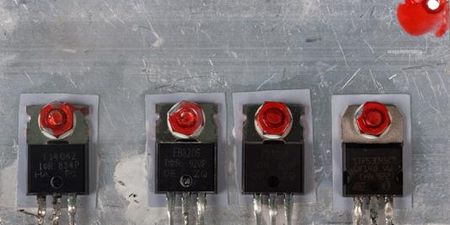

    大家可以看到上圖的PFC和我們平時看到的有些不一樣，它是將一個大功率的PFC變成了兩個小功率的PFC，這兩個小功率的PFC交替開關動作，輸入和輸出的紋波電流因?yàn)榀B加相消而大大減小，可以減少EMI的設計尺寸，輸出電容上的電流RMS值不足單相拓?fù)涞?0%，可以減少電容ESR上的發熱。重載下打開兩相工作而輕載下關閉一相，使得PFC的效率得到優化。

    移相全橋電路是X7的又一技術亮點，市面上的大部分電源以開關管的工作方式都屬于硬開關，軟開關技術一般應用在服務器電源和高功率的通信電源上，移相全橋電路用于AC-DC電源，適合三千瓦以上的應用，可實現超過90%的轉換效率，航嘉這次在X7 900W電源上采用移相全橋電路可以說是投入了很多。

同步整流MOS管

    平常開關電源的次級部分必定有一個整流部件，用于將變壓器的交流電整流為最終主板等硬件使用的直流電，而這個整流管的損耗，在整個開關電源的損耗中占著比較大的比重。在低電壓、大電流輸出的情況下，整流二極管的導通壓降越高，輸出端整流管的損耗就越突出，大量的電能耗費在整流管的發熱上面了，這也是現代個人電腦開關電源效率仍然不太高的原因。

    Synchronous Rectification同步整流技術，是電源設計師們開始采用的一種為了取代傳統二極管整流，得到更低的輸入和輸出電壓、更高的電流、更快的瞬態響應而實現的一種技術。采用專用功率MOSFET場效應管來取代整流二極管以降低整流損耗，物理特性的極限使二極管的正向電壓降難以降低到0.3V以下，而相反，MOSFET可以通過加大硅片的尺寸或并行連接分離器件來降低其導通電阻，從而降低其壓降，MOSFET同步整流可以輕易做到數十毫伏，并且具有電流越小，壓降越小的特性，可以提高電源輕負載時的轉換效率。

    同步整流可以大大降低整流壓降，提高了DC／DC變換器的效率，并且不存在由肖特基勢壘電壓而造成的死區電壓，是新時代理想的整流方式，采用同步整流，輸出10A、3.3V時壓降可以做到約0.04V，也就是損耗僅為1%，比起傳統二極管的10%~25%來，可謂天壤之別。航嘉在之前的多核R85電源上也應用了該技術，拿到了80PLUS銅牌，現在應用到X7可謂是如虎添翼。

電源內部布局

    活動現場還有很多網友提出了自己的見解和問題，航嘉工程師都一一作了解答，從下面的問題可以看出，網友對X7的關注非常之高。

摘錄如下：
    1、電路板元件布局實在是太密了，在某些環境衛生比較差的家用環境，灰塵大量積累，容易出問題，建議把電路板做大些，排布適當放寬松些。

    航嘉工程師：我們考慮到外形尺寸的通用性,很多用戶需要標準尺寸外殼的電源，另外尺寸大小跟灰塵的累積是沒有關系的，散熱主要跟風道設計有關系，跟體積大小沒有直接關系。尺寸如果太大，線路太長，PCB板的銅損會加大。

    2、以前航嘉磐石800是雙電路板設計，雖然技術上不夠先進，但布局還可以。 現在X7又做回單電路板，布局就顯得過度擁擠。如果可能的話， 推出一個單8cm風扇，兩張PCB板的，服務器版本。不必追求模塊接線，全部采用原生接線。把 EMI 交錯PFC +5Vsb 做在一塊板上，全橋PWM和輸出電路做在一塊板上，電路布局明顯寬松， 和大尺寸風扇相比，高品質的8cm風扇也更容易獲得。

    航嘉工程師：在工藝講,單PCB板更簡潔，可靠性更好。對于這種靜音電源來說(頂風扇)，雙PCB板沒有辦法按風道暢通，散熱很差，功率做不上去。

    對于模塊接線方式，從電路可靠性和散熱來講是遠不如直接出線方式的，只是為了方便用戶使用，實際上沒有很大必要，因?yàn)榇蠊β孰娫幢厝粫?huì)有很多接線，這些出線相對于900W的功率等級來說都是必須的，如果拔掉部分線材，就沒有必要選擇這么大功率的。

    3. PFC的快速恢復二極管采用了內部絕緣封裝，挺不錯。全橋MOSFET 為什么不使用絕緣封裝 (11N60CFD 一類的)，體積小，裝配簡單。全橋開關管本身功耗極低，可以使用絕緣封裝而不必?fù)?dān)心發熱問題。使用TO-3P加絕緣墊片比較麻煩。

    航嘉工程師：一般來說金屬封裝比塑料封裝的熱阻更小,散熱更快。

    從上面介紹可以看出，交錯式PFC、移相全橋、同步整流三項核心技術相信會應用到航嘉更多的電源上面。據悉目前航嘉已有一款1200W的金牌電源已經在醞釀當中，相信會有更加不俗的表現，讓我們拭目以待�！�
