凌力爾特推出雙路輸出同步 DC/DC 控制器LTC3868/-1

在電池供電系統中僅消耗 170uA 電流

    凌力爾特公司 (Linear Technology Corporation) 日前推出低靜態電流、兩相雙路輸出同步降壓型 DC/DC 控制器 LTC3868/-1。該器件在單路輸出工作時僅消耗 170uA 電流，而當兩路輸出都工作時則消耗 300uA 電流，從而非常適用于電池供電應用。在兩路輸出停機時，LTC3868/-1 僅消耗 8uA 電流。LTC3868/-1 具有 4V 至 24V 的輸入電源范圍，在輸出電流高達 20A 時，每路輸出都可在 0.8V 至 14V 范圍內設置�；�于 LTC3868/-1 的轉換器效率高達 95%，非常適用于為工業和醫療設備、以及便攜式儀表、筆記本電腦和上網本電腦供電。

    LTC3868/-1 以用戶可調的 50kHz 至 900kHz 固定頻率工作，并可用其鎖相環 (PLL) 同步至 75kHz ~ 850kHz 的外部時鐘。在輕負載時，用戶可以選擇連續工作、脈沖跳躍和低紋波突發模式 (Burst Mode®) 工作。通過在脈沖跳躍模式加電和斷電，這些器件在具有預偏置負載時也可安全啟動。LTC3868/-1 的兩相工作降低了輸入電容需求，其電流模式架構提供非常容易的環路補償和快速瞬態響應。兩路輸出都有可調軟啟動以控制接通時間，輸出過載保護功能鎖斷轉換器，直至輸入電壓再循環為止。在 -40°C 至 85°C 的工作溫度范圍內，LTC3868/-1 還具有嚴格的 ±1.5% 基準電壓準確度。LTC3868 是全功能器件，除了與 LTC3868-1 相同的功能以外，還具有其它功能，這包括一個時鐘輸出、相位調制、兩個電源良好輸出和可調的電流限制。

    LTC3868 采用 32 引線 5mm x 5mm QFN 封裝，LTC3868-1 采用 28 引腳 SSOP 或 4mm x 5mm QFN-28 封裝。以 1,000 片為單位批量購買，每片價格為 2.59 美元。如需更多信息，請登錄 www.linear.com.cn。

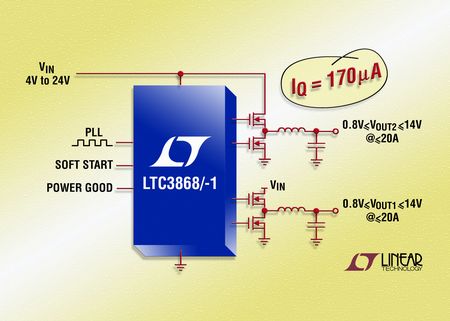

照片說明：低靜態電流雙路輸出 DC/DC 控制器

性能概要：LTC3868/-1
 低靜態電流，一路輸出工作時為 170uA，兩路輸出都工作時為 300uA
 8uA 停機電流
 寬輸入電壓范圍：4V 至 24V
 寬輸出電壓范圍：0.8V 至 14V
 同步整流以實現高達 95% 的效率
 可選低紋波突發模式工作、脈沖跳躍或連續傳導模式
 在具有預偏置負載時安全啟動
 可選 50kHz 至 900kHz 的固定工作頻率
 可用鎖相環同步至 75kHz ~  850kHz 工作頻率
 電流模式控制以實現非常容易的環路補償和均流
 可調的軟啟動
 在 -40°C 至 85°C 的溫度范圍內具 ±1.5% 電壓基準準確度
 輸出過壓和過流鎖斷保護
