凌力爾特發布雙輸出36V、2.2MHz降壓型DC/DC轉換器

該器件提供每通道0.7A，工作溫度可高達150˚C

    近日，凌力爾特公司(Linear Technology Corporation)推出LT3509的H級新型號。該器件是一款雙輸出、電流模式脈寬調制(PWM)的降壓型DC/DC轉換器，采用MSOP-16E封裝，帶有兩個內部36V、1A電源開關。該H級型號經過測試，并保證150℃的最大結溫，而E級與I級型號的最大結溫為125℃。E級、I級和H級型號的所有電氣規格完全相同。LT3509的H級版本是要求高環境溫度的汽車和工業應用之理想選擇。

    LT3509的每個通道均能提供高達700mA的輸出電流，效率高達88%。3.6V至36V的寬輸入電壓范圍以及60V的瞬態保護使LT3509非常適合調節來自各種電源的功率，包括未經穩壓的墻上變壓器、24V工業電源及汽車電池。對于汽車應用，LT3509的3.6V最小輸入電壓使其能夠在低于4V的條件下工作，而這種輸入電壓對汽車?yán)滠嚢l(fā)動要求是至關重要。同樣，該器件的36V連續輸入能力及60V的瞬態保護使其能在負載突降情況下免遭瞬變的破壞。LT3509的300kHz至2.2MHz開關頻率是用戶可編程的，在使用微型和低成本的電感器和陶瓷電容器時可使效率最大化，從而帶來低且可預測的輸出紋波。

    LTC3509HMSE采用16引線耐熱增強型MSOP封裝，有現貨供應。以1,000片為單位批量購買，每片價格為3.76美元。如需更多信息，請登www.linear.com.cn。

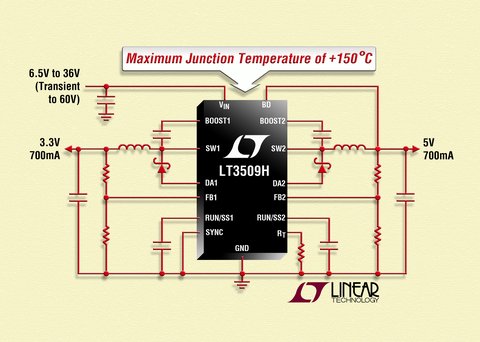

圖片說明：150℃、雙輸出36V、700mA(IOUT)、2.2MHz降壓型開關穩壓器

    性能概要：LT3509H

     • 帶內部電源開關的雙輸出700mA開關穩壓器
     • 寬工作范圍：3.6V至36V
     • 過壓鎖定保護電路可承受60V電壓瞬變
     • 抗短路性強
     • 低壓差—最高95%的占空比
     • 可調的300kHz至2.2MHz開關頻率
     • 在整個范圍內可同步
     • 可使用小型電感器和陶瓷電容器
     • 集成的升壓二極管
     • 內部補償
     • 耐熱增強型16引線MSOP封裝
     • 150℃的最大結溫
