采用緊湊型 3mm x 3mm 封裝的 32V單片式兩節鋰離子/聚合物電池充電器提供高達 2A電流

    2009年2月13日－北京－凌力爾特公司(Linear Technology Corporation)推出面向兩節鋰離子/聚合物電池的緊湊型、單片高壓電池充電器LT3650-8.2。該器件的開關模式架構最大限度地降低了功耗，而不會犧牲電路板空間。LT3650-8.2可接受高達32V的輸入，具有40V絕對最大額定值以實現更大的系統裕度。用戶可選定時器或C/10終止無需外部微控制器并簡化了設計。充電電流是可編程的，并可動態調節至高達2A；電源電路集成到芯片上以節省電路板空間。LT3650-8.2不需要外部高準確度電阻來設置浮動電壓，從而進一步節省了成本和空間。應用包括工業手持式儀表、12V至24V汽車和重型設備、臺式插座充電器以及小型筆記本電腦或平板電腦。

    LT3650-8.2的1MHz高工作頻率和電流模式架構允許使用小型電感器和電容器，從而最大限度地降低噪聲和濾波需求。最終浮動電壓準確度規定為±0.5%，充電電流準確度為±5%，C/10檢測準確度為±2.5%。一旦充電終止，LT3650-8.2就自動進入可將輸入電源電流降至85uA的低電流備用模式。在停機時，輸入偏置電流降至15uA。LT3650-8.2在所有非充電周期最大限度地延長了電池壽命，電池消耗不到1uA。就安全和自主充電控制而言，LT3650-8.2具有諸如自動重啟動和預查驗、一個熱敏電阻輸入用于溫度合格的充電、可編程輸入電流限制、壞電池檢測和二進制編碼狀態輸出引腳等功能。

    LT3650-8.2采用緊湊型扁平(0.75mm)12引腳 3mm x 3mm DFN封裝，提供E級和I級兩種版本，兩種版本都工作在-40°C至+85°C的溫度范圍內。以1,000片為單位批量購買，每片價格分別為2.80美元和3.22美元。如需更多信息，請登錄www.linear.com.cn。

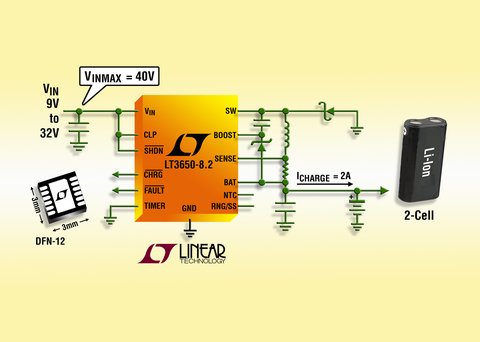

圖片說明：32V、2A單片兩節鋰離子電池充電器

    性能概要：LT3650-8.2
    •  寬輸入電壓范圍：9V 至 32V(40V 絕對最大值)
    •  可編程充電電流高達 2A
    •  兩節鋰離子/聚合物電池充電能力，8.2V 充電電壓
    •  用戶可選終止：C/10 或可編程終止定時器
    •  動態充電速率編程/軟啟動引腳
    •  可編程輸入電流限制
    •  1MHz 開關頻率允許使用小型外部組件
    •  ±0.5% 充電電壓準確度
    •  ±5% 充電電流準確度
    •  ±2.5% C/10 檢測準確度
    •  NTC 電阻溫度監視器
    •  自動再充電
    •  自動預查驗
    •  二進制編碼集電極開路充電狀態引腳
    •  具自動復位的壞電池檢測
    •  緊湊型扁平 (0.75mm) 3mm x 3mm DFN-12 封裝
