36VIN、降壓-升壓型DC/DC微型模塊穩壓器提供高達34VOUT和98%的效率

    2009年2月11日－北京－凌力爾特公司(Linear Technology Corporation)擴展其降壓-升壓型DC/DC微型模塊(µModule™)穩壓器系統系列，推出第三個引腳兼容的產品LTM4609，該器件是一個高壓和高效率DC/DC系統，采用表面貼裝15mmx15mmx2.8 mmLGA(焊盤網格陣列)封裝。LTM4609用一個高于、等于或低于輸出電壓的可變輸入電壓調節輸出電壓。該器件在4.5VIN至36VIN范圍內工作，調節從0.8V至34V的輸出電壓，可以提供高達120W的輸出功率。LTM4609在一個小型塑料模制封裝中集成一個同步降壓-升壓型DC/DC控制器、4個N溝道MOSFET、輸入和輸出旁路電容器以及補償電路。實現一個非常扁薄、緊湊和高效率設計僅需要一個電感器、反饋和檢測電阻以及大容量電容器。該器件在網絡、工業和汽車系統以及由電池供電的大功率設備中用于負載點和中間總線調節。

    LTM4609的片上專有4開關同步MOSFET設計在升壓模式可實現高達98.3%的效率，而降壓模式可達97.3%(條件：VIN為6.5V至36V；VOUT為30V；IOUT為2A)。與需要多達20個組件和定制磁性元件的SEPIC(單端主電感器轉換器)拓?fù)洳煌�，LTM4609僅用6個外部組件，包括一個現售電感器，從而確保非常簡單的PCB布局。此外，可比較的SEPIC電路實現低得多的效率，范圍為76%至84%。為了降低不想要的頻率諧波，LTM4609的相位可鎖定至一個范圍從200kHz至400kHz的外部時鐘頻率。安全功能包括過壓和折返電流保護。

    LTM4609在-40ºC至85ºC的溫度范圍內工作，最高結溫為125ºC。以1,000片為單位批量購買，起價為22.55美元。如需更多信息，請登錄www.linear.com.cn。

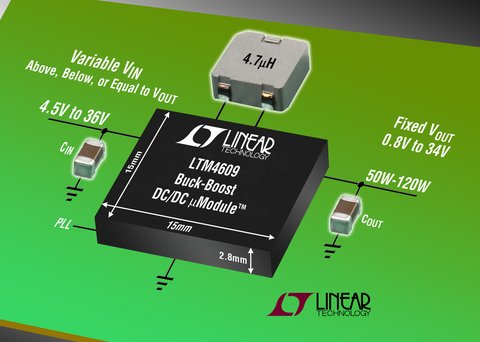

圖片說明：高壓降壓-升壓型DC/DC微型模塊穩壓器

    性能概要：LTM4609
     • 單電感器降壓-升壓型架構
     • 高效率的同步4開關運作(達98%)
     • 寬輸入電壓范圍：4.5V至36V
     • 寬輸出電壓范圍：0.8V至34V
     • 15mmx15mmx2.8mm LGA封裝
