安森美推出用于機頂盒的50W交-直流GreenPoint™參考設計

易于實現的公開參考設計使機頂盒達到81%的電源工作效率

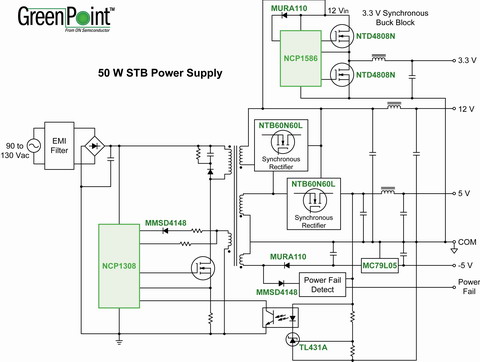

    安森美半導體 (ON Semiconductor，美國納斯達克上市代號：ONNN)推出機頂盒(STB)用50瓦(W)交流-直流(ac-dc)內置電源的GreenPoint™公開參考設計。這參考設計使用同步整流和軟開關準諧振技術，克服了在四路輸出電壓提供高能效的挑戰。

    根據美國環保組織“自然資源保衛委員會”(NRDC)和Ecos Consulting的資料，如今機頂盒比許多常見的家用電器消耗更多的電量。機頂盒與其配套的電視機每年輕易地就會消耗比電冰箱更多的電力。例如，一款內置DVR功能的新型高清機頂盒每年消耗大約350千瓦時(kWh)的電量。美國大多數家庭中都有一到兩個機頂盒，據估計，美國全國僅這些電器每年就消耗總計超過230億 kWh的電力，導致發電廠每年排放超過1,500萬噸二氧化碳(CO2)，而這種溫室氣體效應陷阱，可造成全球變暖。

    安森美半導體汽車和電源管理部高級副總裁兼總經理威廉思(Andy Williams)說：“當今機頂盒的設計方式，大多不能真正的少用點電，除非把它們的電源插頭從墻上插座撥下來。這使電源工作效率成為設計工程師最重要的課題。我們新的50 W GreenPoint™參考設計實現了81%的電源工作效率。此外，這設計擴展了我們用于家庭娛樂消費電子產品的參考設計解決方案。它也貫徹安森美半導體的不懈努力，致力于幫助客戶縮短設計周期，符合全球不同的能效標準，并為世界各地的消費者提供更加綠色的電源技術解決方案�！�

參考設計中的關鍵產品包括：

• NCP1308：這控制器結合真正的電流模式調制器和去磁檢測器，通過工作在準諧振模式，將電磁干擾(EMI)信號降到最低，并優化電源能效。NCP1308DR2G采用SOIC-8封裝，每2,500片的批量單價為0.47美元。
• NCP1586：這控制器提供優化的集成度，減少尺寸，并降低電源成本。特性包括1安培(A)門驅動器和內部設定的275 kHz振蕩器。NCP1586DR2G采用SOIC-8封裝，每2,500片的批量單價為0.45美元。
• TL431A：這三端可編程并聯穩壓器二極管采用SOIC-8封裝，每2,500片的批量單價為0.21美元。
• MC79L05：這100毫安(mA)、5伏(V)負穩壓器采用TO-92封裝，每2,500片的批量單價為0.22美元。
• MURA110：這1 A、100 V超快整流器采用SMA封裝，每5,000片的批量單價為0.13美元。
• NTD4808N：這30 V、63 A功率N溝道MOSFET采用DPAK封裝，每2,500片的批量單價為0.25美元。
• NTB60N06L：這60 A、60 V功率N溝道邏輯電平MOSFET采用D2PAK 3引線封裝，每800片的批量單價為0.86美元。

    所有這些器件都符合RoHS指令要求，并以無鉛封裝供貨。
