安森美最新GreenPoint™參考設計超越“能源之星”要求
高能效的5W交流-直流適配器公開參考設計還易于修改，用作無繩電話充電器的低功率、單輸出電壓適配器
安森美半導體(ON Semiconductor)推出用于恒流恒壓(CCCV)手機充電器的5瓦(W)交流-直流(ac-dc)適配器GreenPointTM公開參考設計。這參考設計具有高電源工作效率和低待機能耗，超越美國“能源之星”(ENERGY STAR®)針對單輸出ac-dc和ac-ac外置電源的1.1版本要求。這參考設計易于修改，也能用作無繩電話充電器的低功率、單輸出電壓適配器。
這參考設計解決方案的電源工作效率在120 Vac條件下達到70%，在230 Vac條件下達65%，超越“能源之星”對這兩種輸入條件下最低63.5%的能效標準。在待機模式，這解決方案在 120 Vac和240 Vac條件下分別僅消耗75毫瓦(mW)和90 mW的功率，均超越“能源之星”對這兩種輸入條件下0.5 W(即500 mW)功耗的要求。此外，這設計還符合美國聯邦通信委員會(FCC)的Part 15 Level B電磁干擾(EMI)要求。
安森美半導體汽車和電源管理部高級副總裁兼總經理威廉思(Andy Williams)說：“安森美半導體的5 W GreenPoint™參考設計擴充了我們的ac-dc適配器高能效解決方案的電源范疇。這公開參考設計僅是又一明證，彰顯安森美半導體不斷致力于幫助客戶縮短設計周期，并使他們的電源設計符合全球不同的能效標準，并為世界各地的消費者提供更加綠色的電源技術解決方案�！�

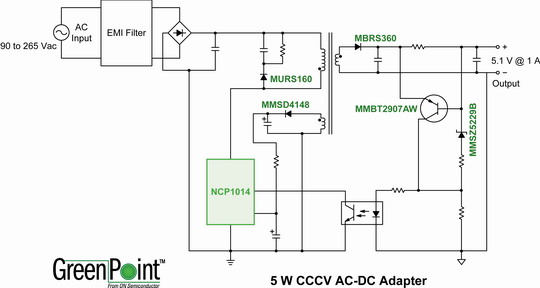

這5 W ac-dc適配器參考設計提供適配器的全部功能模塊，利用安森美半導體的數款電源管理器件，并采用安森美半導體領先的分立元器件系列，實現了優異的能效性能。
參考設計中的關鍵產品包括：
- NCP1014：這單片開關穩壓器集成了1個固定頻率電流模式控制器和1個700 V MOSFET。這器件的功能特性包括軟啟動、頻率抖動、短路保護、跳周期和最大峰值電流設定點。NCP1014采用PDIP-7封裝的版本每1,000片的批量單價為0.41至0.43美元，而采用SOT-223封裝的版本每4,000片的批量單價為0.43美元。
- MURS160：這1安培(A)、600 V超快整流器采用SMB封裝，每2,500片的批量單價為0.20美元。
- MBRS360：這3 A、60 V肖特基整流器采用SMC封裝，每2,500片的批量單價為0.33美元。
- MMSD4148：這100 V開關二極管采用SOD-123封裝，每10,000片的批量單價為0.04美元。
- MMSZ5229B：這500 mW齊納二極管采用SOD-123封裝，每3,000片的批量單價為0.04美元。
- MMBT2907AW：這PNP晶體管采用TO-92封裝，每5,000片的批量單價為0.08美元。
所有這些器件都符合RoHS指令要求，并以無鉛封裝供貨。
