德州儀器 0.7 V 輸入升壓轉換器支持 5 µA 的工作電流

    微型電源管理芯片可在輕負載條件下保持 85% 的工作效率，有助于延長采用 MSP430 微處理器應用的電池使用壽命

    2008 年 12 月 17 日，德州儀器 (TI) 宣布推出一款 2 MHz DC/DC 升壓轉換器，工作靜態電流為 5 µA，而且可在輕負載條件下保持極高的效率。該 IC 解決方案支持 0.7 V 至 5.5 V 的輸入電壓以及 1.8 V 至 5.5 V 的輸出電壓，可進一步延長基于低功耗微處理器的設計方案的電池使用壽命，如采用單節 AA 電池或堿性紐扣電池等應用。更多詳情，敬請訪問：http://focus.ti.com.cn/cn/docs/prod/folders/print/tps61220.html。

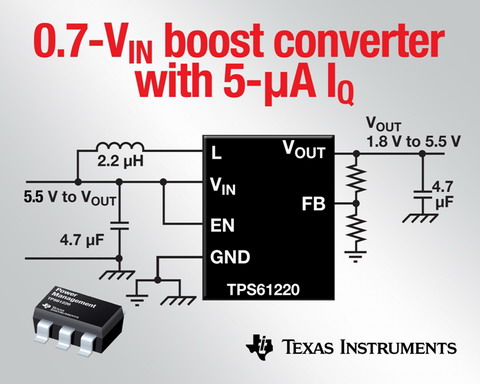

    新型 TPS61220 升壓轉換器采用小型 SC-70 封裝，能以 0.7 V 的輸入電壓啟動到連接負載，從而確保便攜式系統的電池容量得到充分利用�；�于滯后關閉控制技術，該器件采用同步整流，使在最低工作電流下的電源效率保持在85%以上。這使采用微處理器的應用（如使用 TI 新型 CC430 微控制器與片上低功耗 RF 的應用，更多詳情，敬請訪問：www.ti.com/cc430）可通過確保低功耗待機工作來延長電池使用壽命。

    在 5 V 輸出電壓時，TPS61220 的輸出電流高達 50 mA，并使系統鋰離子電池放電電壓低至 2.5 V。該器件的輸出電壓可通過外接電阻分壓器進行編程，也可在芯片上進行內部固定。此外，還可通過禁用該轉換器最小化電池消耗。

    采用 SC-70 封裝實現業界最小型的升壓轉換器

    采用 6 引腳 SC-70 封裝的 TPS61220 可實現極小的總體 DC/DC 轉換器解決方案尺寸，高度僅 1 毫米、面積僅 6.4 毫米 x 9毫米。小型化與高性能的完美結合，使設計人員可將在任何采用 A 電池、AA 電池或 AAA 電池供電、并基于微處理器的便攜式應用領域?qū)嵤┰撈骷��?/P>

    TPS61220 的主要技術特性：

    • 工作效率高達 85%，電壓為 3.3 V (Vin ≥ 1.2 V) 時輸出電流為 30 mA，電壓為 5V (Vin ≥ 1.2 V) 時輸出電流為 20 mA；
    • 典型器件靜態電流為 5 µA；
    • 以 0.7 V 輸入電壓啟動進入負載；
    • 工作輸入電壓范圍介于 0.7 V 至 5.5 V 之間；
    • 固定與可調輸出電壓選擇范圍介于 1.8 V ～ 5.5 V 之間；
    • 過溫保護。

    供貨情況

    TPS61220 升壓轉換器現已開始提供樣片，預計將于 2008 年年底批量供貨�？赏ㄟ^以下網站獲得 TPS61xxx 的評估板、應用手冊以及 TI DC/DC 快速參考指南：www.ti.com.cn/power。

    針對 MSP430 微處理器的業界領先電源管理 IC 產品系列

    TI 的電源管理產品可支持各種基于微處理器的設計方案，如要求超低輸入電壓、低靜態電流升壓轉換或低功耗降壓配置等基于 MSP430 的眾多應用。除 TPS61220 之外，TPS61200 升壓轉換器（詳情參見：http://focus.ti.com.cn/cn/docs/prod/folders/print/tps61200.html）也可支持低至 0.3 V 甚至更低的輸入電壓電平，因此可充分滿足能量采集設計要求。TI 的 TPS780xx（詳情參見：http://focus.ti.com.cn/cn/docs/prod/folders/print/tps78001.html）是業界首款采用 2 毫米 x 2 毫米 SON 封裝的 500 nA 雙輸出低壓降穩壓器 (LDO)。
